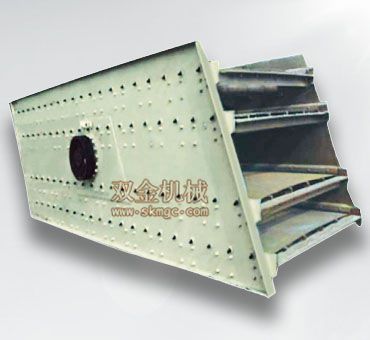

SJ-YA系列圆振动筛

价格：电询 浙江双金机械集团股份有限公司 在线咨询

详情介绍更新时间：2013/8/14 15:16:42

　 双金SJ-YA系列圆振筛整个振动过程的激振力是由一个不平衡的偏心轴和偏心轴附加的偏心块的旋转来共同完成的，其设计弥补了单一靠轴振动和单一靠块振动产生的激振力的不足，其激振方向近似一个圆的运动轨迹。倾斜的筛面呈20°布置，有利于较大石料的筛分处理，并使电机功率得以有效利用，使用经济。　　　　　　　　　　　　　　　


　　主要用于矿山、煤碳、电力、冶炼、建材、化工等行业，对砂石、矿石、煤炭等散装物料机型粒度分级。

产品特点：
1.运行平稳：振动器为轴偏心和块偏心集合的方式，激振效果好，运行平稳；
  2.能耗低：相对于直线振动筛来说，20°倾斜布置的振动筛面，在重力的作用下消耗的功率较少；
 3.调整便捷：振动筛的振幅、振动频次、筛面倾角均可根据用户生产线的实际情况进行调整；
  4.筛框刚性好，坚固耐用：筛箱侧板、横梁、加强梁（板）之间的连接全部采用高强度螺栓连接和环槽铆钉冷铆接，筛框刚性好坚固耐用；  5.专业化生产模式保质保量：采用先进的生产工艺加工制作，激振器采用加热或冷冻装配、零部件制作和装配精度高，轴承寿命长，故障率低；

　　　　　　　　规格 参数值 单位
参数名称 SJ-3YAH2160 SJ-3YA2460 SJ-2YA3060
筛面规格W×L 2100×6100 2420×6100 3050×6100 mm
单层筛面面积 12.6 14.4 18 ㎡
*大入料粒度 ≤200 ≤200 ≤400 mm
处理量 230-800 240-950 230-1080 t/h
筛孔尺寸 筛板 10-200 30-150 30-150 mm
 筛网 3-80 6-50 6-50 mm
筛面筛板型式 金属筛板、聚氨酯筛板、编制筛网、金属筛板、聚氨酯筛网、编织筛网 ——
筛面倾角 20 。
双振幅 9.5±1.0 9.5±1.0 7.0-10.0 mm
振动次数 708 708 820 次/min
电动机 型号 Y200L-4 Y2-225S-4 Y2-225S-4 —
 功率 30 37 37 kw
 转速 1470 1480 1480 r/min
 电压 380 V
每支点工作动负荷 ±295 ±238 ±391 kgf
每支点*大动负荷 ±1475 ±1190 1955 kgf
设备总重量 14085 12800 14000 kg
外形尺寸L×W×H 6116×3619×3849 6103×3988×4415 6103×4598×3989 mm

注：（1）处理量按煤的松散密度计算；
　　　（2） 根据生产线筛分功能要求，该三层筛允许单独使用其中的一层或两层；
（3）出厂时电机安装位置为左置，如需右置，订货时需要做特殊说明。
