DQW阀门电动装置
![]() |
-

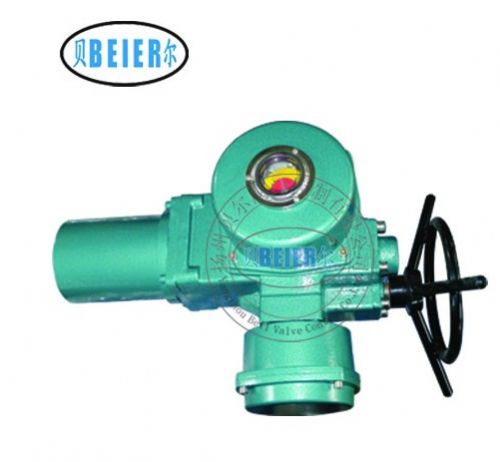

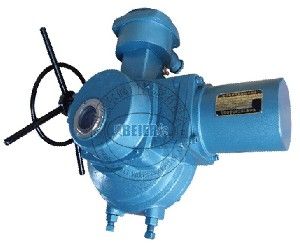

部分回转阀门电动装置,简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备,适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
本系列电动装置可远距离控制,也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型;
按控制方式又可分为常规型、整体型和整体调节型。
工作环境和主要技术参数
3.1 电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz、60Hz);
单相220V、110V(50Hz、60Hz)
3.2 工作环境
3.2.1 环境温度: -20~+60℃ (特殊订货 -40~+80℃)
3.2.2 相对湿度:≤95%(25℃时)3.2.3 防护类型
3.2.3.1户外型:用于无易燃、易爆和无腐蚀性介质的场所;
3.2.3.2隔爆型:有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。(详见GB3836.1)
3.2.4 防护等级:IP55(特殊订货IP65、IP67)
3.2.5工作制:短时10分钟(特殊订货30分钟)
3.3 技术参数
5. DQW阀门电动装置结构
Q型电动装置由*电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。传动原理见图5.1电动机:户外型采用YDFf型,隔爆型采用YBDFf型阀门*异步电动机
5.2减速机构:由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。
5.3力矩控制机构:结构见图4。当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,由蜗杆上的齿条带动齿轴转动,当输出力矩增大到整定转矩时,则紧固在齿轴上的凸轮使微动开关动作,从而切断电动机电源,电动机停转,以此实现对电动装置输出转矩的控制,达到保护阀门的目的。
5.4行程控制机构:结构见图5。凸轮轴与输出盘同步转动,当凸轮轴转至预先设定的行程位置时,紧固在凸轮轴上的凸轮使微动开关动作,切断电动机电源,从而实现对电动装置行程的控制。
门的开关量,同时,凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮,电位器轴转动,供远传开度指示用。
5.6手电动切换:全自动切换,需手动时直接转动手轮即可操作电动装置;需电动时直接电动操作,没有切换手柄的操作。
注意:电动运行时请勿转动手轮!
5.7机械限位:参见图1,当行程控制机构不起作用时,用于保护阀门不至超行程而引发事故。
若需要了解更多详细的关于DQW阀门电动装置、DQW电动执行机构、Q型电动执行器
DQW10-1EW Q20 Q30 Q40 Q60 Q90 Q120 Q200 Q250 Q300 Q400 Q500 Q800 Q1000 Q2000厂家*Q90-0.5 QB90-0.5 Q90-0.5W DQW90-0.5W型号电动执行器的相关参数和说明欢迎致电咨询 - 扬州贝尔阀门控制有限公司
主营业务:电动装置;电动执行器;执行器; 电动执行机构;电动调节阀,电动闸阀;电动蝶阀;电动球阀;电动截止
联 系 人 :黄亚萍
联系方式:0514-85553223 13405552387 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2014/4/28 9:15:30
