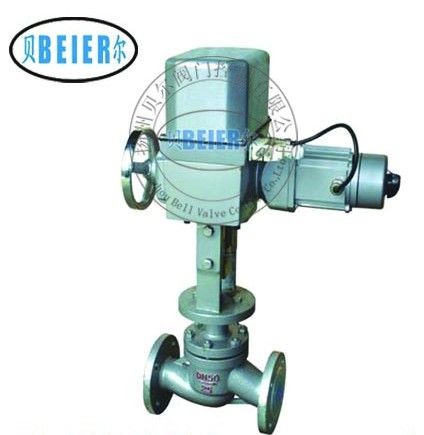

铸钢单座ZDLP电动调节阀

价格：电询 产地：扬州 品牌：贝尔 型号：ZDLP/ZAZP/ZAZM 3810 扬州贝尔阀门控制有限公司 在线咨询

详情介绍更新时间：2014/4/28 9:15:36

由3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动单座调节阀控制精度和性能比DKZ型有明显提高。电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。电动单座调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

主要技术参数
公称通径mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
额定流量系数kv 直线型  0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
 等百分比              1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程(mm) 10 16 25 40 60 100
流量特性  直线  直线，等百分比，快开
工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸  符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质  WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质  1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式  直通单座铸造球型阀
上阀盖型式  普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号  PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
 361L  381LSA-08
381LXA-08  381LSA-20 381LSB-30 381LSB-
50 381LSC-65 381LSC-99
 防爆型  381LXA-20 381LXB-30 381LXB-
50
注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。

主要零件材料
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L

执行机构主要技术参数
型号  额定输出力N 速度mm/s 技术参数
PSL 361L  PSL 361L  PSL 361L  PSL 361L
201 361LSA-08
361LXA-08  1000 800
800  0.25 4.2
4.2  电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮  电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：Exd
