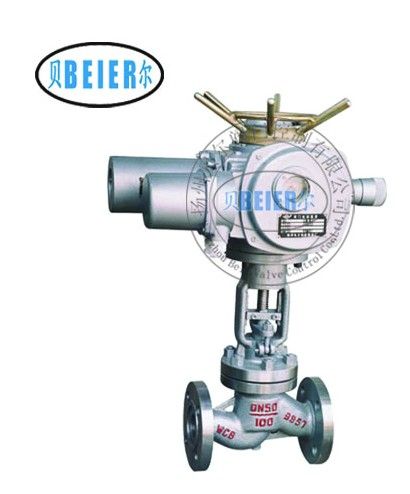

J941H不锈钢法兰截止阀

价格：电询 产地：扬州 品牌：贝尔 型号：J941H 扬州贝尔阀门控制有限公司 在线咨询

详情介绍更新时间：2014/4/28 9:15:41

结构设计、特点及用途
1.阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。
2.阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。
3.阀杆设计：采用整体锻造工艺制成，按照标准要求确定*小直径。
4.阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。
5.截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。
6.上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。
7.填料密封：通常采用成型柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。
8.阀座：:Q10-1TB/Q10-2TB/Q20-1TB/Q30-1TB/Q40-1TB/Q60-1TB/Q120-1TB/Q180-1TB/Q250-1TB/Q350-1TB/Q500-0.5TB/Q800-0.5TB/Q1000-0.5TB座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的截止采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

标准与规范
设计与制造 结构长度 压力温度等级 试验与检验
E101 JB/T3595 DL/T531 E101 JB2766 GB//Y5188.1 E101 JB/T3595 E101
J941H不锈钢法兰截止阀高温高压电站截止阀性能规范
类型   100 200 250 320 P54/100V P54/140V P54/170V P55/100V P55/140V P55/170V P57/100V P57/140V
公称压力（Mpa)   10 20 25 32
试验压力（Mpa) 壳体 15 30 38 48 30 38 48 38 48 53 48 55
 密封 11 22 28 36 22 28 36 28 36 39 36 40
工作压力（Mpa)           10 14 17 10 14 17 10 14
工作温度℃   ≤450 ≤540 ≤550 ≤570
适用介质   水、蒸汽、油品 蒸汽

磅级电站截止阀性能规范
壳体材料 试验压力（MPa)
 1500Lb 2000Lb 2500Lb 3500Lb
 壳体 密封 壳体 密封 壳体 密封 壳体 密封 工作温度℃ 适用介质
ASTM A216WCB 39 28.6 52.1 38.2 65.1 47.7 91.1 66.8 38 水蒸汽
         427
ASTM A217WC1 36.6 26.8 48.8 35.8 61.1 44.8 85.5 62.7 38
         552
ASTM A217WC6 39.6 29 52.8 38.7 65.9 48.3 92.3 67.7 38
         552
ASTM A217WC9 39.6 29 52.8 38.7 65.9 48.3 92.3 67.7 38
         593

试验压力
公称压力PN（MPa) 1.6 2.5 4 6.4  10　　
壳体强度试验 2.4 3.8 6 9.6 15
上密封试验 1.8 2.8 4.4 7 11
密封试验 1.8 2.8 4.4 7 11

主要零件材料
零件名称 材料牌号
阀体 WCB A105 WC612Cr1MoV WC912Cr1MoV
阀盖 WCB 35 WC612CrMoV WC6 12Cr1MoV
支架 WCB WCB WCB
闸板 WCB WC6 WC9
闸杆 2Cr13 25CrMoV20Cr1Mo1V
