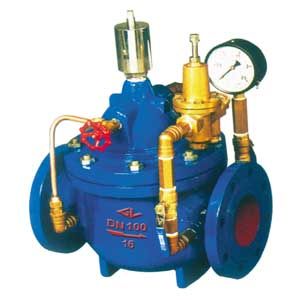

400X流量控制阀

价格：电询 产地：浙江 品牌：一立阀门 型号：400X 规格：DN25-DN1400 永嘉县一立阀门有限公司 在线咨询

详情介绍更新时间：2013/7/26 15:40:03

　　由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

主要技术参数
公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 出口可调压力(MPa) 压力特性
△P2P1 流量特性
△P2P1 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8％ P2×15％ 水 0-80
1.6 2.4 1.76 0.10-1.2 P2×10％ P2×20％
2.5 3.75 2.75 0.15-1.6 P2×12％ P2×25％

主要零件材料
零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

部件列表
1、球阀2、导阀3、流量调节阀4、主阀5、压力表6、针阀

客户对产品有特殊要求，须在订货合同中提供以下说明：

2. 结构长度、连接形式 公称直径、全通径、缩径、管道尺寸 、运用介质及温度、压力范围 、实验、检验标准及其他要求

3、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；

4. 本场可根据客户特殊要求配置各类驱动装置。如有需要，请联系我司技术部。

5.当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由一立阀门技术部为您审核把关。

6. 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

7.感谢您访问我们的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
