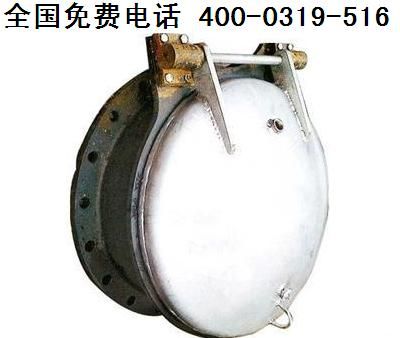

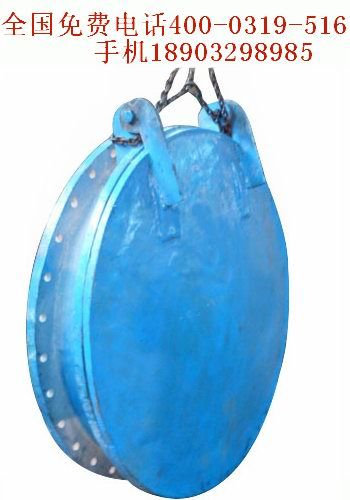

耐冲击铸铁拍门

价格：电询
产地：新河县新兴街4号
品牌：前进
型号：PM
新河县前进水工机械厂
在线咨询

详情介绍更新时间：2016/9/24 8:30:55

用于单向水流的管道或出水口，结构简单，工作可靠，不需人力操作，配有标砖法兰，可与各种管道连接使用，逆水方向承压能力≤0.1Mpa，本产品可分为圆形拍门（YPM）和方形拍门（FPM）。

螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢，密封件采用橡胶或橡胶垫片。铸铁拍门的公称压力为0.1MPa-1.0MPa，适用温度≦50℃。铸铁拍门中心与流道中心允许偏差不应大于3.0 mm；四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。铸铁拍门安装可采用法兰连接和混凝土浇筑。铸铁拍门适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

主要零备件外型及连接尺寸表；
DN L D D1 b n-d H 重量（千克）
500 300 670 620 34 20-25 330 195
600 350 780 725 36 20-30 385 283
700 440 896 840 40 24-30 445 395
800 440 1010 950 44 24-34 500 425
900 450 1110 1050 46 28-34 550 546
1000 450 1220 1160 50 28-34 605 648
1100 500 1320 1260 52 32-34 655 770816
1200 500 1450 1380 56 332-41 720 977
1400 600 1675 1590 62 36-48 830 1446
1500 600 1775 1690 65 40-48 880 2087
1600 700 1915 1820 68 40-54 950 2710
1800 750 2115 2020 72 44-54 1050 2710
2000 800 2325 2230 74 48-54 1160 3550

主要性能参数：
公称压力：0.1MPa　　　
适用介质:水、河水、污水、海水　　
适用温度：≤50℃　主要零部件材质：灰铸铁

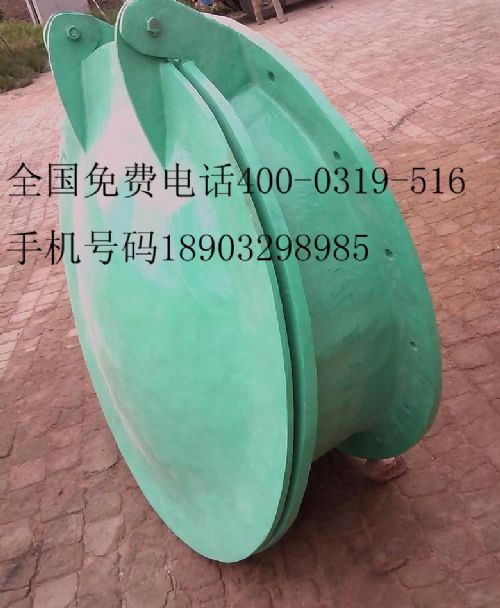

使用铸铁制作而成.本身强度高,刚性强.因为传统铸铁拍门,采用铸铁材料,密度比较高,重量比较重.致使铸铁拍门价格较高,性能较差. 铸铁拍门,其他金属制拍门 ,也给排水系统的工作造成了隐患.玻璃钢拍门,无回收利用价值,正解决了这个问题. 铸铁拍门引起原材料重,虽然原材料单价低,但是引起其重量远超玻璃钢材料的重量,所以,铸铁拍门价格相对于玻璃钢拍门价格,并没有很明显的优势.然而在性能上,玻璃钢拍门的性能优越性远超铸铁拍门. 因为铸铁拍门重量大,致死其开启难度高,水头损失大.而本来玻璃钢拍门却不存在着个问题.

安装使用及注意事项1、拍门安装可与法兰连接可与预埋板焊接，或二次浇注2、浮箱拍门在使用过程中，可通过向门页密封腔体内注水或放水的方法改变门页的比重，以达到*佳开启效果。 3、拍门安装后，门座与门页间有3Mm左右的间隙属正常现象，当门页承受一定的反向压力时，间隙会减少以致消失。4、拍门在使用过程中应保持其流道、密封圈不被石块、树枝等杂物卡堵，从而影响密封效果。5、经常清理拍门下方沉砂池内的积物，保持拍门支耳孔、铰轴润滑良好开启灵活。

重要意义及防锈防腐
拍门常见于在闸门的使用中，是闸门使用时必须具备的配件。闸门现广泛用于化工、石油、水利枢纽等工程中，是水工建筑物的重要组成部分。从而拍门的使用，也就尤其重要了。在拍门的生产中，防锈技术的处理比较重要。对于拍门表面防锈防氧化膜的喷涂物，要严格把关，这是防止拍门生锈的*一着防线。拍门的防锈保养要引起重视。如果长期不使用的拍门，应该保存在干燥的环境下，定时进行污垢的清理维护，避免受潮引发生锈。而在使用的拍门，在停止使用时，可擦洗污垢，上润滑油，保持干燥，然后再投入使用。要及时清理拍门内部的垃圾，保证各组件之间的灵活性。
