SCB-2沟槽式节水冲便器

价格：电询 产地：石家庄 品牌：盛圆达 型号：SCB-2 石家庄市盛圆达节能科技有限公司 在线咨询

详情介绍更新时间：2013/11/19 8:09:35

是我公司针对沟槽式厕所节水要求开发研制，广泛适用于学校、医院、厂矿等公共场所的沟槽式厕所，解决了小便式沟槽常年流水，严重浪费宝贵的水资源问题。

工作原理
本产品采用先进的热释电红外传感器及微电脑控制技术，当有人进入厕所小便槽感应区域，感应探头感知人体信号后，主机电脑开始按照设定冲水模式运行，无人时不冲水。

主要技术参数
输入电压：交流220V/50Hz
输出电压：直流12V
红外探测距离：*远3~8米
红外探测角度：80～120度
环境温度：1～50℃
环境湿度：≤85％

产品组成

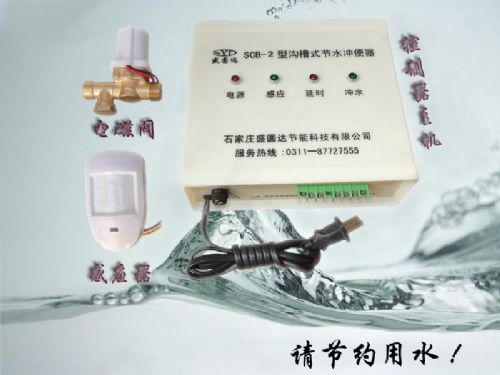

控制主机1台+感应探头1个+电磁阀1个（接口为4分管螺纹）

使用说明
1、打开电源开关，主机自检、感应探头预热，冲水灯闪烁约1分钟后，主机进入待机状态。
2、指示灯说明
A、电源灯：红色，点亮表示主机供电正常。
B、感应灯：红色，点亮表示探头感应区域有人。
C、冲水灯：绿色，点亮时表示主机输出信号打开电磁阀冲水。

工作过程
主机进入通电待机状态后，当有人进入探头感应区域后，即先冲水10秒钟滋润便槽，然后停水1分钟后，如果感应区域一直有人，则主机按照冲水20秒---停水1分钟---冲水20秒的方式循环；直至感应区域无人后冲水30秒后结束循环，进入待机状态。直至再次来人后就进入下

一次循环冲水状态。
注：电源灯一直点亮、有人时感应灯点亮、冲水时冲水灯点亮；
无人时感应的熄灭，停水时冲水灯熄灭。
六、安装说明
1、主机安装
主机位置要求距离电磁阀*远不超过3米（主机尽量靠近电磁阀），距离探头距离不超过15米，为避免人为损坏，主机安装高度以人体触及不到为宜。
主机用随机带的两套塑料涨塞和螺丝固定即可。

2、选择探头安装位置
探头检测区域为扇形区域，*远距离为8米，根据现场情况，选择好探头安装位置，可安装于屋顶或墙壁上，探头角度可调整，将探头扇形区域对准小便槽区域即可。

3、电磁阀的安装
将电磁阀接入小便槽冲水管路，为避免电磁阀堵塞，电磁阀前需加装滤杯。为便于维护和调整冲水量，滤杯前加装一个阀门。
注意：电磁阀*好水平安装，线圈必须朝上，线圈严禁朝下安装，朝下安装会造成电磁阀动作不正常。

4、线路连接
①主机电源插头插入交流220V插座
②电磁阀两条线分别连接至主机电磁阀端子，不分极性。
③探头黄、白、红3线分别对应主机红外探头接线端子黄、白、红连接，要求一一对应，不要接错。
要求：所有线路必须穿管，接线用防水胶布缠好，按照电气规范施工。

保修服务
产品非人为损坏，保修一年
（电磁阀阀清洁由用户负责，不在保修范围）
