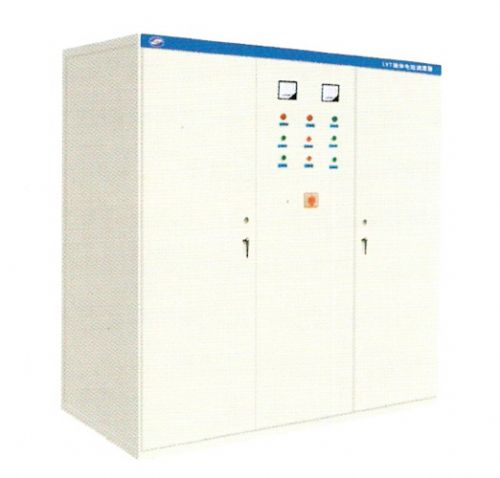

动态无功率补偿装置

价格：电询 襄阳源创工业控制有限公司 在线咨询

详情介绍更新时间：2015/5/21 10:46:40

工作原理
　　LTC系列动态无功补偿装置主要由监控终端、开关模块、电容器、电抗器、断路器、机柜等构成，控制器采用前馈或监测（三相平衡负荷，采集单相信号，三相不平衡负荷，采用三相信号）以负载的实时无功功率为投切物理量，应用瞬时无功控制理论及网压支持算法，在10ms内完成信号数据采集、计算及控制输出；投切开关拉到的投切的指令后，在小于10ms内完成零电流投入，投切无涌流，对电网无冲击，并且在主电路和开关中采取措施，对于主回路电容器有预冲电的作用，避免了投切电容器的冲击，便于运行，更加稳定、安全、可靠。为保证实时跟踪投切，整个系统响应时间小于20ms，可满足快速变化负载的需要，实现快速补偿。
适应范围
　　广泛适用于电力、冶金、铁道、军工、石油、机械、化工、港口、轻工、建材、矿山、造船等供配电系统中，要求动态无偿补偿且同时需要抑制或治理谐波的场合；尤其适用谐波、负荷大且变化的工况。

注：1、进线方式为下进线　2、可承接各种非标准动态滤波器的设计制作。
主要技术指标
额定电压：400V、600V、1100V　　谐波滤除率：
动态响应时间：≤20ms　　　　　 非标滤波型： 满足GB/T14549-43要求
额定测量电流：5A　　　　　　　 标准滤波型： 5次谐波滤除率≥40％
谐波测量范围：1-31次　　　　　 稳定范围：满足GB.12326-90　△u≤±2％
基波无功补偿：cosф≥0.9　　　　整机功耗：≤1％的装置容量
