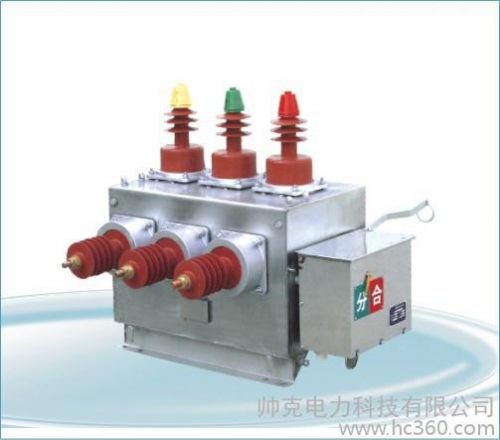

ZW10-12型户外交流高压真空断路器

价格：电询 产地：浙江省乐清市 型号：ZW10-12/630-20 乐清市启轩电气有限公司 在线咨询

详情介绍更新时间：2013/10/23 19:42:38

　　适用于额定电压为12KV的户外高压开关设备，主要用于城网和农网配电系统中，作为开、合负荷电流、过载电流及短路电流之用。是取代油绝缘真空断路器、实现无油化的空气复合绝缘的优化产品，性能*国内同类产品。
一、产品特点
1、内部采用了特殊的抗凝露措施，确保箱体内绝缘；
2、转动方式采用专利技术，安装方便、动作可靠，避免因机械故障影响断路的性能；
3、不充油、不充气、体积小、重量轻、无需检修。
4、分断电流大，*，无需检修。
5、操纵既可电动，也可手动。
2.1额定参数

二、主要技术参数

序号
项 目
单位
参 数
1
额定电压
KV
12
2
额定电流
A
630
3
额定频率
HZ
50
4
工频耐受电压
KV
42/48
5
雷电冲击电压（峰值）
KV
75/85
6
额定短路开断电流
KA
6.3
12.5
16
20
7
额定短路关合电流(峰值)
KA
16
31.5
40
50
8
额定短时耐受电流
KA
6.3
12.5
16
20
9
额定峰值耐受电流
KA
16
31.5
40
50
10
额定操作顺序

分—0.3S—合分—180S合分
11
额定短路电流开断次数
次
30
12
机械寿命
次
10000
13
动触头允许磨损累计厚度
mm
3
4
14
额定操作电压 配CT型弹簧操动机构
合闸线圈
V
直流或交流220V
分闸线圈
15
过流脱扣线圈额定工作电流
A
5
16
电流互感器一、二次电流比

100/5.200/5.300/5.400/5.630/5
17
储能电机
客定电压
V
直流或交流220V
功率
W
≤200
18
重量
Kg
150

2.2机械参数

序号
项 目
单 位
参 数
1
触头开距
mm
11±1
2
触头行程
mm
3±0.5
3
平均分闸速度
m/s
1±0.2
4
平均合闸速度
m/s
0.8±0.2
5
合闸弹跳时间
ms
≤3
6
三相分闸同期性
ms
≤2
7
三相合闸同期性
ms
≤3
8
合闸时间
ms
40-60
9
分闸时间
ms
30-50
10
每极主回路电阻
ms
≤200
11
相间中心距

220±1.5
12
合闸状态触头弹簧长度
mm
25.5

2.3隔离开关技术数据

序号
项 目
单 位
数 据
1
额定电压
KV
12
2
额定电流
A
630
3
4s热稳定电流(有效值)
KA
20
4
动稳定电流(峰值)
KA
50
5
1.2/50μs全波冲击电压(峰值)
KV
相对地75断口85
6
1min工频耐压
KV
42
7
各相导电回路电阻
μΩ
≤60
8
合闸手动操作力矩
Nm
≤150
9
触刀刚合位置偏斜
mm
≤2
10
导电部分对地绝缘距离
mm
≥160
11
断口开距
mm
≥200
