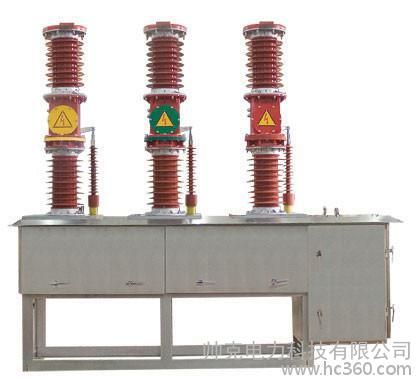

ZW7-40.5型户外高压真空断路器
 |
-
系三相交流50Hz，额定电压为40.5KV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。
主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。
技术参数
项目
单位
参数
额定电压
KV
40.5
额定电流
A
1600
2000
额定短路开断电流
KA
25
31.5
额定短路关合电流（峰值）
63
80
额定短时耐受（热稳定）电流
25
31.5
额定峰值耐受（动稳定）电流
63
80
额定短路持续时间
S
4
额定绝缘水平
1min工频耐受电压
干式
KV
95
湿式
80
雷电冲击耐受电压（峰值）
185
额定操作顺序 分-0.3S-合分-180S-合分
额定短路开断电流开断次数
次
20
全开断时间（配弹簧操动机构）
ms
≤80
机械寿命
次
10000
额定操作电压
V
～ 220
—
触头开柜
mm
20 +3.0
-2.0
触头超程
mm
5±1
弹跳时间
ms
≤5
每相回路 直流电阻
μΩ
≤120
断路器外形尺寸（长×高×宽）
mm
2335×2275×500
断路器带机构总质量
kg
1100
外形及安装尺寸图 - 乐清市启轩电气有限公司
主营业务：高压计量箱，高压真空断路器，智能分界开关
联 系 人 ：万先生
联系方式：0577-61803263 18006882810 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间：2013/10/23 19:42:54
