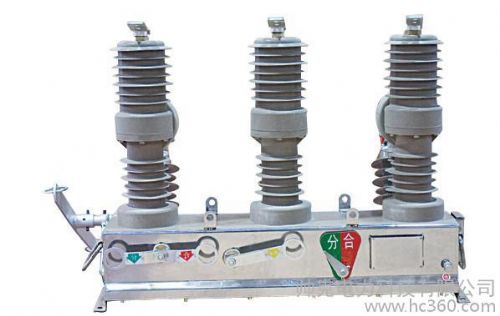

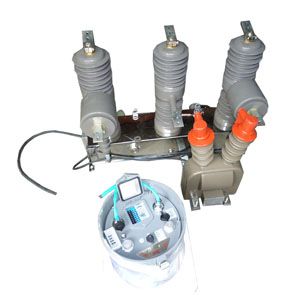

ZW32-12型户外高压真空断路器

价格：电询 产地：浙江省乐清市 型号：ZW32-12/630-20 乐清市启轩电气有限公司 在线咨询

详情介绍更新时间：2013/10/23 19:42:47

　　 是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。
技术参数
名称 单位 ZW32-12(G)/T400-12.5 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20
　 额定电压 kV 12
　 额定电流 A 400 630 630
　 额定短路开断电流 kA 12.5 16 20
　 额定短中关合电流（峰值） 31.5 40 50
　 额定峰值耐受电流 31.5 40 50
　 额定短时耐受电流 12.5 16 20
　 额定短路持续时间 S 4
　 额定绝缘水平 　 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85
　 1min工频耐受电压 相间、对地42，断口48
　 额定操作顺序   分 -0.3s- 合 -180s- 合分（电动机构）
　 额定短路电流开断次数 次 30
　 机械寿命 10000
　 额定操作电压（分合线圈） v DC220,100, AC220
　 动静头允许磨损累计厚度 mm 3
　 过电流脱扣器额定电流 A 5
　 电流互感器电流比   200/5　　 400/5　　 600/5
　 触头开距 mm 9±1
　 触头超程 2±0.5
　 平均分闸速度 m/s 1.2±0.3
　 平均合闸速度 0.6±0.2
　 分闸时间 ms 30-60
　 合闸时间 20-40
　 合闸弹跳时间 ≤20
　 三相分合闸同期性 ≤2
　 每相回路直流电阻 μΩ ≤80
　 储能电机 　 额定电压 V -220
　 额定功率 W 200
　 储能时间 S ≤8
　 隔离开关 　 回路电阻（断路器接线板至隔离开关进线板间） μΩ ≤120
　 三相刀闸合闸时中心偏摆量 mm ≤2
　 三相刀闸分、合闸同期性偏差 ≤2
　 导电部分对地绝缘距离 ≥160
　 断口开距 ≥200
　 质量 kg 80

外形及安装尺寸图
