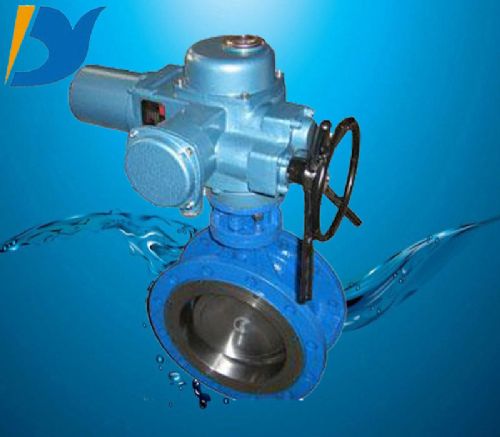

高品质电动法兰蝶阀

价格：电询 产地：上海嘉定区马陆镇龙盘路255号 品牌：上海蝶一 型号：Z943H 上海蝶一电动阀门有限公司 在线咨询

详情介绍更新时间：2015/1/4 10:51:40

上海蝶一电动阀门有限公司电动法兰蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。电动法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时*一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求电动法兰蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。电动法兰蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
■ 主要技术参数
● 阀体
阀体形式 直通铸造阀
公称通径 DN50～1000mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
● 阀内件
阀板形式 蝶形
流量特性 近似等百分比
● 执行机构
执行器型号 DY、3810R、DZW、DQW、QT
主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V•DC、输出信号：4-20mA•DC
 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
 环境温度：-25～+70℃、环境湿度：≤95％
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要零件材料
1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下轴套 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
5 压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定销 25、35、45
7 上阀轴 2Cr13、304、316、316L
8 下阀轴 2Cr13、304、316、316L
9 上轴套 铜合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11 填料压套 HT200、WCB、CF3、CF3M、CF8、CF8M
12 填料压板 HT200、WCB、CF3、CF3M、CF8、CF8M
■ 主要外形及连接尺寸

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定

A 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同

D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
