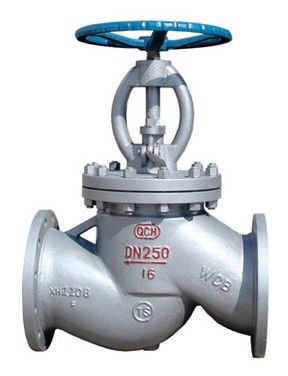

J41H铸钢法兰截止阀

价格：电询 产地：山东济南 品牌：泉城 型号：J41H 规格：15-800 山东泉城阀门有限公司 在线咨询

详情介绍更新时间：2013/12/7 13:17:29

适用于公称压力PN1.6～16.0Mpa，
本阀门使用于城市液化气石油气贮备站,也使用于工作温度-29～550℃炼油厂,石油化工厂,石油化工厂，制药、化肥、电力行业的液化气系统等各种工况的管道上，切断或接通介质,作为控制介质的启闭装置。
适用介质为：水、油品、蒸汽、酸性介质等。

操作方式有：手动、齿轮传动、电动、气动等。

产品结构特点
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司钴基硬质合金堆焊而成，耐磨。
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行

概要
法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25％～30％时，流量已达到*大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。

具有以下优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
J41H铸钢法兰截止阀的缺点如下：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
J41H铸钢法兰截止阀的结构形式：
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是*常见的结构，但其流体的阻力*大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

操作原理和结构说明
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到*高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好.
