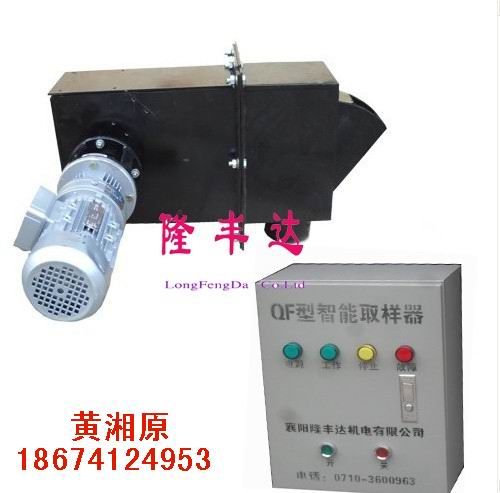

QF-4型熟料取样器

价格：电询 产地：湖北襄阳 品牌：隆丰达 型号：QF 襄阳隆丰达机电有限公司 在线咨询

详情介绍更新时间：2014/5/9 17:23:42

　　一，概况 适用于块状物料的取样，如水泥厂的熟料、块煤、矿石、铁矿石等。通过电机的圆周运动带动圆盘上的拉杆向前和向后运动，从而带动拉杆前端的取样头伸出和退回；当拉杆向前运动时，取样头伸出取样；当拉杆向后运动时，取样头退回倒料。间隔时间、取样时间可调整，调整范围为0-60分。取样器伸进管内的头部上方有一块保护钢板，该钢板磨损后可以抽出来更换。
　　　　
　　　　二、型号及主要技术参数
熟料取样器型号 取样口尺寸(mm) 伸进管内长度(mm) 适应温度 减速电机 控制箱类型

QF-4 70×70 180 600℃ 380V
0.55KW　  强电控制

备注：
取料桶容量可根据客户要求可以订做；
摆线针轮减速电机；电机IP54 ；F级绝缘;
控制箱采用强电控制不受电压波动影响；电器元器件采用德力西元件；
每套设备含有：控制箱、取样机构、下料管、提升设备。
安装
　1、在熟料破碎机下方的下料溜管上找一个合适的位置（即物料经过的地方），
　开一个长方形孔，孔的大小和取样器连接体的大小相吻合，将连接体放入孔内，然后焊接牢固。
　2、将取样器插入连接体内，再用螺丝拧紧，然后再将保护板从连接体上方插入下料管内，再用螺丝拧紧。
　3、一般情况下整个取样器应保持水平安装，保持出料管内物料下料流畅。
　4、刚通电时电机转向要与取样器所标箭头一至。
四、使用及注意事项
　1、使用前检查：减速机润滑油是否加满（出厂前已加满）和加油盖是否拧紧；控制箱应按要求接通电源，闭合断路器。
　2、控制箱工作时间设置：出厂时间隔时间设置为10分钟。电机旋转一周，取样头取样一次。使用厂家应根据现场工艺及取样量多少重新设置时间。
3、一切检查工作完成后，按控制箱上的“开”按钮取样器开始工作，并按以上循环过程自动取样。
控制箱面板上有“电源”、“工作”、“故障”等指示灯。接通电源后“电源”灯亮；按“开”按钮工作灯亮；有故障时“故障”灯亮。
