用途说明

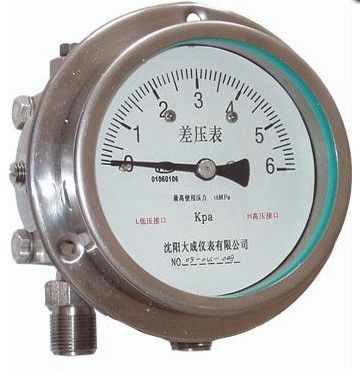

　　CYW-152B及CYW153B不锈钢差压表（以下简称仪表）适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。


　　不锈钢差压表的结构原理
　　仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。
　　当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。
　　不锈钢差压表的主要技术指标
1,差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸：
差压的测量范围 公称工作压力 精确度等级 接头螺纹尺寸
0-10 KPa 60 Kpa 2.5 M20×1.5
1/2”“NPT
0-16 100
0-25 160
0-40 250
0-60 400
0-100 600
0-0.16 MPa 1 KPa
0-0.25 1.6
0-0.40 2.5
0-0.60 4
0-1 6
0-1.6 10
0-2.5 10 　
2,导压系统及外壳等材料
零件名称 材质牌号（代号）
接头、导管 OCa17Ni12Mo2（316）
波纹管 OCa17Ni14Mo2（316L）
表壳、表盖、表环 OCa18Ni9（304）
　　指针式气体用差压表　
　　用途
　　医药行业GMP认证*仪表；用于测量药厂、电子厂洁净室洁净厂房的正负压差，暖通空调,净化空调,净化台风淋室*表，洁净空调过滤网压差的检测等
　　范围：0-60Pa、0-±60Pa、0-125Pa、0--±125Pa、0-250Pa、0-±250Pa、0-500Pa、0-750Pa等81种范围规格。
　　压力限制:-68KPa~103KPa
　　*大过压：172KPa(高压选项过压达551.6KPa)
　　精度：±2％F.S.O.
　　外型：120.65X55.56mm
　　重量：460g
　　标准附件：两个1/8NPT插头，用于两个压力管嘴，两个1/8 管螺纹，用于橡胶管接头。三个带螺栓的埋头安装接口（安装环、按扣环固定器用于替换中压和高压压力计上附件的三个接头）。
