布质风管又名纤维织物空气分布系统、纤维织物空气分布器、布风管、布袋风管、布风道等，是从国外引进的一项新产品新技术。 它是一种由特殊纤维织成替代传统送风管道、风阀、散流器、绝热材料等的送出风末端系统。随着对布质风管送风原理的深入研究，布质风管的设计方法也日渐成熟，其中包括对布质风管管内沿程阻力的研究和计算

布质风管系统在沿管长方向上还有由于摩擦阻力和局部阻力造成的压力损失。因为压力损失与风速成正比关系，当气流沿管长方向风速越来越小时，阻力损失也不断下降。与此同时，风管个标准件以及出风口也存在局部阻力损失。布质风管系统中以直管为主，系统中三通、弯头及变径很少，一般以沿程阻力损失为主，空气横断面形状不变的管道内流动时的沿程摩擦阻力按下式计算：


——摩擦阻力系数；

——风管内空气的平均流速，m/s；

——空气的密度，kg/m3；

——风管长度，m；

——圆形风管直径（内径），m；

摩擦阻力系数是一个不定值，它与空气在风管内的流动状态和风管管壁的粗糙度有关。








根据对纤维材料和布质风管系统的综合性研究得到摩擦阻力系数不大于0.024（铁皮风管大约0.019），由于布质风管风管延长度方向上都有送风孔，管内平均风速就是风管入口速度的1/2。由此可见，布质风管风管的延程损失比传统铁皮风管要小的多。

部件局部压损计算

当布质风管风管内气流通过弯头、变径、三通等等部件时，断面或流向发生了变化，同传统风管一样会产生相应的局部压力损失：


Z：局部压力损失（pa）

ξ：局部阻力系数（主要由试验测得，同传统风管中类似）

ρ：空气密度（kg/m3）

v：风速（m/s）

为了减少布质风管系统的局部损失，我们通常进行一定的优化设计：

1． 综合多种因素选择管经，尽量降低管道内风速。

2． 优化异形部件设计，避免流向改变过急、断面变化过快。

根据实际工程经验，我们总结出各种布质风管部件的局部阻力值（风速＝8m/s），如下表：

弯头（曲率＝1）
等径三通
变径（渐缩角30度）
静压箱

10 pa
12 pa
3 pa
46 pa

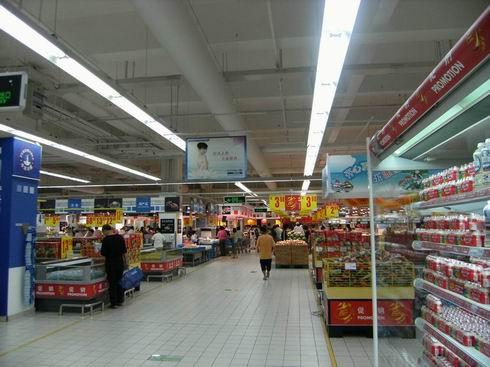

例如：某超市压损计算说明

对于该超市,AHU空调箱风量为36000CMH,选取编号AHU-14号空调箱系统，主管尺寸为2000*610mm，共有5支支管，支管管径为559mm。选取*长不利环路25米主管+20.6米支管作为计算依据；

1，沿程阻力损失计算：

主管：25米，2000*610mm，当量直径，


支管道：20.6米，559mm，，


2，局部阻力损失计算：

等径三通局部损失为12Pa,对于变径三通取20Pa.

*长不利环路压损为20+8.5+6=34.5Pa.

可见布质风管系统尤其是直管系统的沿程阻力损失非常小，一般不会超过静压复得的值，所以在粗算时基本可以忽略不计！
