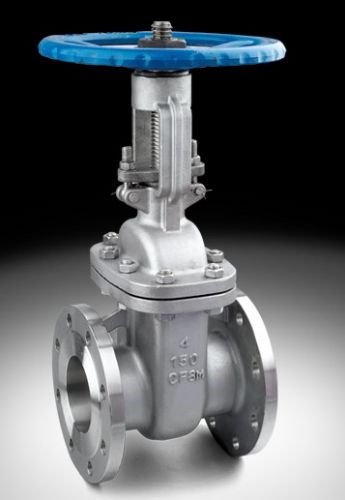

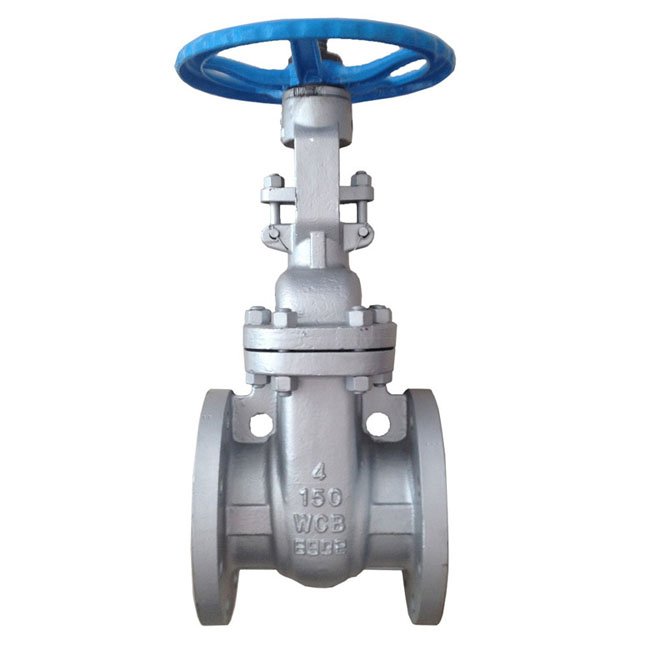

浙江瑞鸿阀门科技有限公司Z41W美标闸阀
 |
-
美标闸阀
1.设计制造按APISTD.600
2.结构长度按ANSI B16.10 .
3.法兰型式及尺寸:150/300/600Lb安ANSI B16.5 JIS 10K.20k按JIS B2212～B2214
4.阀门检查和试验按APL STD.598
美标闸阀试验压力及主要性能规范
类别 MPa Psl 适用温度 适用介质
强度试验 3.0 450 ≤200℃ NITRLC ACID
硝酸类
高压密封试验（水） 2.2 314 ACETIC ACID
醋酸类
NITRLC ACID
硝酸类
低压密封试验(空气) 5～7Bar ACETIC ACID
醋酸类
主要零件材质 零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
阀门/阀盖 CF8 CF3 CF8M CF3M WCB
闸板 CF8 CF3 CF8M CF3M WCB
阀杆 F304 F304L F316 F316L ICr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨Graphite
垫片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
Graphite+304
压盖 CF8 CF3 CF8M CF3M WCB
填料压环 304 304L 316 316L 1CR13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8 A194-8 45
美标闸阀150Lb、10K主要连接尺寸及重量
尺寸 inch 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8 10 12 14 16 18 20 24＇
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 406 432 457 508
H mm 188 202 225 252 277 323 347 383 457 632 762 895 895 1085 1295 1435 1626 1829 2175
W mm 90 90 100 100 140 200 250 250 300 300 350 350 400 500 600 600 650 650 700
- 浙江瑞通阀门有限公司
主营业务：球阀、闸阀、截止阀、止回阀、过滤器
联 系 人 ：陈思
联系方式：0577-85888221 13626557497 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间：2021/7/4 9:47:13
