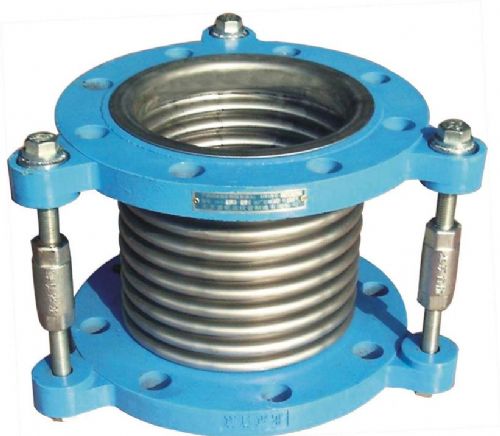

波纹补偿器

价格：电询 产地：河北省沧州市盐山县 品牌：汇昌管件 河北汇昌管件制造有限公司 在线咨询

详情介绍更新时间：2013/6/5 8:47:52

波纹补偿器，习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。

分类一次性波纹管补偿器
U型金属膨胀节波纹管补偿器
三维煤粉*波纹补偿器
铰链波纹补偿器（JJL型）
平衡型曲管压力波纹补偿器
球型QB型不锈钢波纹补偿器等等。

工作原理波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。

标准波纹补偿器标准编号:GB/T 12777-2008　
波纹补偿器标准名称:金属波纹管膨胀节通用技术条件
2008-08-04发布，2009-02-01实施
颁布部门:中华人民共和国国家质量监督检验检疫总局，中国国家标准化管理委员会　本标准规定了金属波纹纹补偿器的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。本标准适用于安装在管道中其挠性件为整体成形无加强U形、加强U形和∩形波纹管的圆形波纹管补偿器的设计、制造和检验。压力容器用膨胀节的设计、制造和检验亦可参照使用。

检测由于不同类型的波纹补偿器补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。对同时存在多种位移的波纹补偿器，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。也就是说，波纹补偿器公称位移的检测是对总等效轴向位移检测。
通用类波纹管的公称位移，实际上就是波纹管给定的名义位移变形的能力。对于用波纹管制成的膨胀节(补偿器）、补偿器而言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表示在一定条件下，产品所具有的*大的补偿能力。波纹管在正常工作时，要吸收系统位移而产生位移变形，同时还要保证一定次数的正常安全工作位移循环次数。因此波纹管在设计时，根据每一个波可以承受的位移大小，设计有一定的波纹数，当每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管可以正常的工作。设计合理时，可以保证一定的设计工作位移循环寿命次数。在JB/T 6169-92“金属波纹管”标准中，对此项性能的检测做出了规定。

常见型号1、轴向型内压式波纹补偿器(HZN)
举例：0.6TNY500TF
表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
2、轴向型外压式波纹补偿器(HZW)
举例：0.6TWY500×8JB
表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
3、轴向复式波纹补偿器(HZF)
举例：0.6FS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
4、轴向复式拉杆波纹补偿器(HFL)
举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
5、直埋式内压波纹补偿器(HZMNY)
举例：1.6ZMS200×6J
表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。
6、万向铰链波纹补偿器(HWJ)
举例：0.6WJY500×4F
表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。
7、直管压力平衡式波纹补偿器（HZP）
举例：0.6ZYP500×8/6－JB
表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
8、曲管压力平衡式波纹补偿器
示例：0.25QYP700×8/4JB
表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器
9、内外压力平衡式波纹补偿器(HNP)
举例：1.6NP200*8j
表示：工作压力为1.6Mpa，通径DN=400mm，波数为4，接管连接的内外压平衡式波纹补偿器。
10、金属柔性补偿器(HFJ)
示例：
(1)FXDA4500×4000F400
表示方形非金属补偿器，长期工作≤100℃，内壁为4500×4000mm，法兰连接，产品长度400mm
(2)YXDB800F250
表示圆形非金属性补偿器，长期工作≤200℃，内径为DN800mm，法兰连接的补偿器，长度
