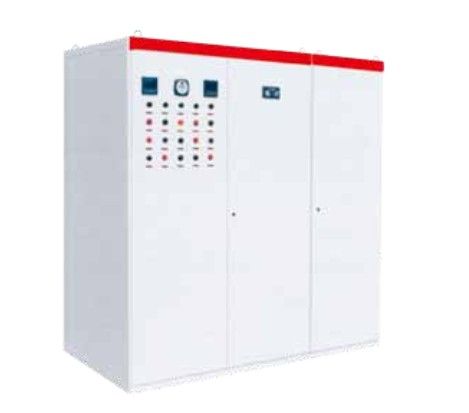

液体电阻启动调速器

价格：电询 襄阳金顿电气有限公司 在线咨询

详情介绍更新时间：2015/6/8 15:59:56

1、概　　述
　　JYT1主要应用于建材、冶金等工业部门的风机、水泵及其它类似设备的6~10KV绕线式交流异步电动机的起动与调速，通过传动装置平滑地调整液体电阻中两极板间的距离，来改变串入电机转子回路中的电阻，达到调整电机转速的目的。电阻越大，电机转速越低；电阻为零，电机达到全速。电机在调速运行状态下电阻长期通电所产生的焦耳热，由循环装置将液体强制泵入换热设备，进行散热。换热用冷却水可以循环使用。
2、产品特点
　　2.1 可对大型绕线异步电动机进行无级调速，调速比可达2:1；
　　2.2 起动电流不大于额定电流的1.3倍；
　　2.2 兼作电动机起动之用途，不必另外安装起动装置，而且具备液体电阻起动器起动电流小，起动平稳的优点；
　　2.3 节能显著：在输出同样风量的情况下，电机转子回路串电阻的调速方式比液力偶合器调速方式的电力消耗稍低；
　　2.4 风量与转速成正比，JYT1调速器调节风量的线性度更好；
　　2.5 采用PLC控制，具有液位、液温、流量等保护功能；
　　2.6 冷却水泵为双泵互为备用，确保运行；
　　2.7 对电网不会产生谐波污染；
3、执行标准
　　GB7251-2005　　低压成套开关设备和控制设备
　　GB4208-1993　　外壳防护等级
　　GB/T13384-2008　机电产品包装通用技术条件
　　QB/JD203-2010　 液体电阻起动调速器
4、 正常工作条件
　　4.1 周围空气温度上限不超过+50℃，下限不低于-5℃；大气相对温度不超过85％；
　　4.2 安装地点有自来水源；对水质的要求是：
　　 1）用作配制电阻液及运转中的补加用水，应是蒸馏水或软化水或静置过的开水，必须纯净无沉淀物和悬浮物；
　　 2）冷却用水应纯净无杂物，水源压力不低于0.2MP，水温不超过30℃。
　　4.3 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；
　　4.4 无显著的摇动与冲击振动，海拔高度不超过1000米，特殊情况另议；
　　4.5 对北方冬季保暖不良可能结冰的场合，可选用电加热器型。
　　4.6 控制电源：三相四线380V/220V，50Hz，电源容量为20A～30A.
　　4.7 若转速调至全速的三分之二以下，为防止电动机过热，用户应有电机附加散热措施（另配电机散热风扇）；
5、型号说明

6 、产品规格参数


7、外形及安装尺寸示意图


8、订货须知
　　8.1 提供电机型号，额定功率、定子电压、定子电流、转子电压、转子电流、额定转速；　　
　　8.2 调速器型号规格、负载类型；
　　8.3 其它特殊要求。
