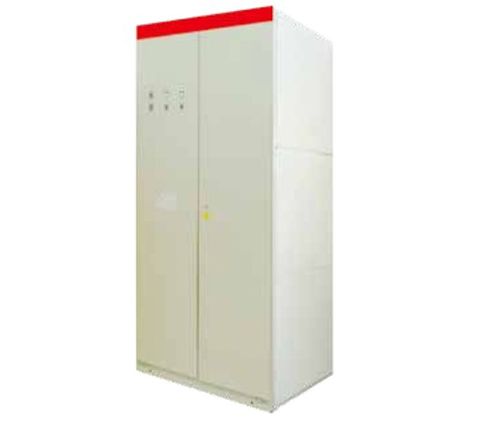

液体电阻起动器(绕线电机)

详情介绍更新时间：2015/6/8 15:59:58

1、概　　述
　　JYRQ1系列液体电阻起动器（绕线电机）是为改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器, 它是通过在电机转子回路串入液体电阻，自动无级调整电阻阻值，满足电机机械特性对串入电阻值的要求，从而使电动机在获得*大起动转矩及*小起动电流的情况下，无冲击的均匀升速，平滑起动，起动结束后转子回路自动短接。它克服了频敏电阻起动器冲击电流大、难起动和操作不便等问题,广泛适用于建材、冶金、化工、矿山等工业部门的球磨机、空压机、破碎机、大型风机、大型水泵等电动机的重载起动，是频敏起动器和金属电阻起动器的理想替代产品。
2、技术特点
　　2.1 起动电流小且恒定，对电网无冲击；
　　2.2起动电流不大于额定电流的1.3倍，起动时间1S~60S可调；
　　2.3 平滑起动，减少对机械设备的冲击，可延长机械设备及电机寿命；
　　2.4 可连续起动5～10次；
　　2.5 低电压仍可起动，只要电网电压能保证电机正常运行，就能保证顺利起动；
　　2.6 对电网无谐波污染；
　　2.7 具有起动超时、液位、液温、限位等保护功能。
　　2.8 结构简单，维护方便，可靠性高。
3、正常工作条件
　　3.1 环境温度上限不超过50℃，下限不低于-5℃；
　　3.2 相对湿度不超过85％；海拨高度不超过2000M；
　　3.3 无剧烈振动及冲击且垂直倾斜度不超过5°的场合；
　　3.4没有导电尘埃、腐蚀性气体、没有火灾及爆炸危险的场合；
　　3.5 电阻箱内液体工作温度为5℃~70℃
　　3.6 交流电源采用三相四线　380/220V 20A,电压为额定电压的±10％。
　　注：1）环境温度长期低于0℃时需加装加热器，用户订货时应予说明。
　　　　2）电源电压等级特殊时需重新设计，用户订货时应予说明。
4、型号说明

　　4.1 辅助代号的意义
　　 K　配低压电机一次回路
　　 P　短接接触器用两个接触器并联
　　 B　短接接触器用真空接触器
　　 PC 采用PLC
　　 R　水箱带电加热
　　 X　带循环泵
　　 J　与进相机配套使用
　　辅助代号可以组合使用。仅0.2-0.4系列可以配低压电机一次回路。环境温度长期低于0℃时需配电加热功能。
　　4.2 适配电机功率所对应的型号参照表

　　★：转子短接采用框架式断路器时，重量及外形尺寸需另行设计
5、一次系统图及外形尺寸

6、订货须知
　　6.1 所选起动器型号；
　　6.2 电机型号、额定功率、定子电压、定子电流、转子电压、转子电流；
　　6.3 负载类型；
　　6.4 柜体颜色；
