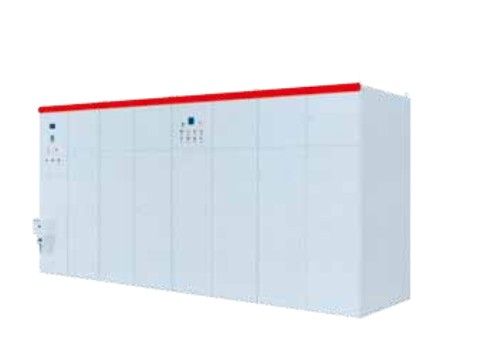

液体电阻起动器

价格：电询 襄阳金顿电气有限公司 在线咨询

详情介绍更新时间：2015/6/8 16:08:07

1、概述
　　JYLQ1系列液体电阻起动器（鼠笼电机）是用于大中型高压鼠笼交流异步电动机或异步起动的高压同步电动机，作电阻降压起动之用。在电动机的定子回路中串入起限流和分压作用的特殊液体电阻，在电动机起动过程中，按照预先设定的起动时间、起动电流倍数，起动器的动静极板之间的距离通过饲服传动机构逐渐缩短，液体电阻由大到小的无级变化，电动机定子上的电压逐渐升高，当电动机的转速接近于额定转速、定子电流接近于额定电流时，液体电阻被切除，电动机进入全压运行状态，从而实现了电动机低电流、低压降的软起动过程，广泛适用于建材、冶金、化工、矿山、市政等部门系统电压6KV、10KV*大功率30000KW的大型电动机的起动。
2、技术特点
　　2.1 恒电流起动，起动电流为额定电流的2～3.5倍；
　　2.2 起动时间10S~60S~120S可调；
　　2.3 平滑起动，起动转矩由小到大逐步增加，减少对机械设备的冲击，可延长机械设备及电机寿命；
　　2.4 热容量大，可连续起动3～7次；
　　2.5 起动功率因数高，大于0.76;
　　2.6 对电网无谐波污染；
　　2.7 起动压降小，对电网无大的冲击；
　　2.8 采用PLC或继电器控制，具有起动超时、液位、液温、限位等保护功能；
　　2.9 结构简单，维护方便，可靠性高。
3、执行标准
　　GB3906-2006　　　　3.6～40.5KV交流金属封闭开关设备和控制设备
　　GB/T 11022-1999　　高压开关设备和控制设备标准的公用技术条件
　　GB4208-1993　　　　外壳防护等级
　　QB/JD202-2010　　　液体电阻起动器
4、正常工作条件
　　4.1 环境温度上限不超过50℃，下限不低于-5℃；
　　4.2 相对湿度不超过85％；海拨高度不超过1000M；
　　4.3 无剧烈振动及冲击且垂直倾斜度不超过5°的场合；
　　4.4没有导电尘埃、腐蚀性气体、没有火灾及爆炸危险的场合；
　　4.5 电阻箱内液体工作温度为0℃~70℃。
5、型号含义

　　☆ 系统电压：6、10 （KV）
　　☆ 接法：D—液体电阻接在电源侧（2000KW以下）
　　　　 X—液体电阻接在电机星点侧（2000KW以上）
　　☆ 功率：500、1000、1600、2000、2500、3200、4000、5000、6000、8000、10000、15000、22000
　　☆ 辅助代号：PC---采用PLC控制
　　　　　　　　 K---采用继电器控制
　　　　　　　　 J---电阻采用真空接触器连接
　　　　　　　　 F—电阻采用真空断路器连接
　　　 注：辅助代号可组合使用
6、技术参数


7、产品规格


8、典型一次方案


　　说明：高压柜可选择KYN28、JYN、XGN、GG1A等产品进行配套，具体方案可根据用户要求进行修改。
9、订货须知
　　9.1 所选起动器型号；
　　9.2 电机类型、额定功率、额定电压、额定电流、传动惯量、电机绕组接线方式
　　9.3 拖动负载类型和特性；
　　9.4 参考方案号；
　　9.5 提供高压柜的类型、拼柜要求、进出线方式；
　　9.5 柜体颜色。
