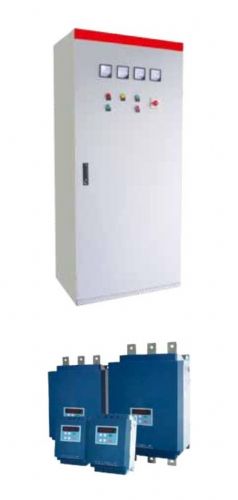

高压液体热敏电阻软起动装置

详情介绍更新时间：2015/6/8 16:08:09

1、概述
　　JLTR2系列高压液体热敏电阻软起动装置，用于大中型高压鼠笼交流异步电动机或异步起动的高压同步电动机，作降压起动之用。使用该装置起动的电机具有起动电流小且恒定、转矩逐步增加的软起动特性，起动过程中无电流冲击和机械冲击，起动时对电网影响小，无电磁干扰、是电抗器起动和自耦降压起动器的理想替代产品, 相对于高压固态软起动采用IGBT及大功率高压变频软起动而言，又具有明显的操作简单、免维护、无谐波污染、不受电机容量限制、价格低廉等优势。
　　高压液体热敏电阻软起动装置广泛用于电压等级6kV、10kV，250kW~22000kW甚至更大容量电机的降压软起动。
2、标准及规范
　　GB3906-2006　　　　3.6～40.5kV交流金属封闭开关设备和控制设备
　　GB／T16927.1-1997　高电压试验技术 *一部分　一般试验要求
　　JB/T10324-2002　　电气设备机柜通用技术条件
　　GB311.1-1997　　　高压输变电设备的绝缘配合
3、正常工作条件
　　环境温度：上限50℃（24小时平均气温不超过45℃）,下限－5℃；
　　空气*大相对湿度不超过90％[在相对空气温度(20±5)℃时]；
　　海拨高度不超过1000M；
　　应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°的场合；
　　安装场所不允许有导电尘埃及腐蚀性气体；没有火灾及爆炸危险；
　　热敏电阻器水箱中液体在室温的情况下不得连续起动超过3次，累计起动时间不超过120S，待液体降至室温方可再继续起动；
　　电机起动完毕，热变电阻器必须从主回路中脱离，以免长期携带高电压。
4、型号说明

5、工作原理
　　高压液体热敏电阻软起动装置由具有负温度特性的三相平衡电阻组成。当该电阻通入电流时，电阻体温度逐步升高而电阻值逐步减小，从而使电机端电压逐步升高，起动转矩逐步增加，以实现电机平稳起动且降低起动电流的目的。
　　该装置可与高压软起动控制柜、隔离柜、切换柜、星点控制柜组成，成套供应，接入电机起动回路,具有起动电动机和完成电机起动过程中的保护的功能。
6、技术参数

7、性能特点
　　7.1 恒电流，软起动：起动电流为电机额定运行电流的2.0～3.5倍,降低了电机起动发热，有效地延长电机使用寿命；
　　7.2 确保一次起动成功，不受电网电压波动和负载变动的影响；
　　7.3 起动平稳，对机械设备无冲击；
　　7.4 对电网影响小，起动时电网压降小；
　　7.5 起动时功率因数高；
　　7.6 无谐波污染；
　　7.7 静态变阻起动，安全可靠；
　　7.8 操作简单，免维护。
8、 *一次方案

9、订货须知
　　9.1 所配电机型号、功率、电压、电流、堵转电流、转速、起动转矩倍数、*大起动转矩倍数、电机及负载GD2、母线*小短路容量、负载阻力矩变化曲线、所配设备名称及工作制要求；
　　9.2 所选电机的高压起动主回路方案、拼柜排列图、配电室平面布置图;
　　9.3 特殊要求请另行与制造厂家协商。
