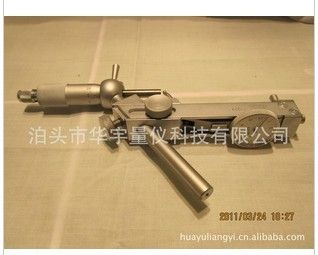

轴对称键槽仪

价格：电询 产地：河北省泊头市千里屯 品牌：华宇 型号：齐全 华宇量仪科技有限公司 在线咨询

详情介绍更新时间：2014/6/6 14:26:05

一. 使用范围：轴径φ14-φ110mm
　　　 槽宽：5-28mm
二. 结构简介：
　 图一中触脚节体（5）可沿侧板（2）左右跳动，直径调节杆可以轴向移动，杠杆表侧头可以上下调整。
三．调整使用：
　 （1）按被测工件调整仪器：
　　　　松开两侧螺母（A）沿侧板（2）移动测头调节体（5）使两固定测头与杠杆表测头间的距离为被测槽宽B的2/3左右，锁紧螺母（A）松开螺母（B）移动直径调节杆（6）使测微头的中心线与工件轴线位于同一平面，锁紧螺母（B）。
　 （2）调整杠杆表侧头位置：
　　　　将测微头端紧贴90度角尺的一边，调整杠杆表测头，使三测头同时与角尺另一侧面接触时杠杆表压表半圈左右，转动表盘使指针对零。

1 杠杆表 2 侧板 3 杠杆表测头 4 固定测头 5 测头调节体 6 直径调节杆
7 测微头 8.9 支脚　10 杠杆表锁紧钉
A.B 锁紧螺母
　 （3）测量时将工件水平置于工作台上，轴键槽向测量方向倾斜25度左右，将仪器的两固定测头与键槽的底平面和一侧平面同时接触，旋转测微头使测微头量面与工件外圆相切后，注意观察杠杆表，记下杠杆表指针到达预定零位时测微头的读数。
将工件转过180度，重复上述测量，记下两次读数之差a

(4) 计算对称度误差值：
　 按GB1958-80轴键槽的对称度误差
　
　　　　 aH
　　F=---------
　　　　2R-H

上述测量得读数差。 a= E-F
R:被测工件半径。
H:被测键槽的深度。
四．注意事项：
　　（1）杠杆表对零和测量时，其压表量应一致，以半圈为宜。
　　（2）被测部位不得有污物和毛刺。
