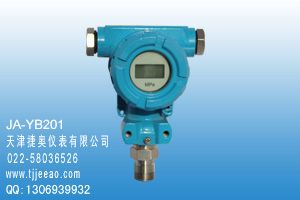

工业防爆高精度扩散硅耐腐蚀压力变送器

价格：电询 产地：天津 品牌：捷奥 型号：JA-YB201 规格：台 天津市捷奥仪表有限公司 在线咨询

详情介绍更新时间：2014/1/8 11:32:40

应用领域：
*为常用的一种压力检测、传输仪表，广泛应用于各种工业自控环境。
一、概述
JA-YB201压力变送器是一种外观灵巧、配置合理、精确度高的压力变送器。它有表压和绝压两种测压方式，采用了国外*先进的扩散硅传感器和陶瓷传感器及其制造工艺，可通过三按键自由现场组态，并可安装高对比度带背光LCD显示器，变送器现场数据恢复，4~20mA叠加HART协议数字信号，具有进口压力变送器所具备的稳定性和可靠性。与介质接触部分采用316L不锈钢膜片或陶瓷膜片，可使用在石油、化工、电力、水利、冶金、热力等多种工业场合中。高质量的传感器和电路保证了压力变送器的*大性能价格比，JA-YB201压力变送器在恶劣环境使用下，也能确保*优质的性能和长期稳定性。
压力变送器，内置陶瓷电容、扩散硅、陶瓷压阻式传感器。可以自由选配模拟、智能数字现场显示表头。有多种过程连接件，可以现场调节零点、满量程。广泛应用于自动化工业中对液体、气体和蒸汽的测量。

二、产品特点：

　　　　 安装方便，可直接安装，也可采用支架安装。
　　　　 抗变频干扰，高稳定性、高可靠性。
　　　　 表压、绝压、负压
　　　　 温度补偿功能
　　　　 LED、LCD显示两种形式选择
　　　　 反向接电保护

三、应用领域

JA-YB201压力变送器是工业应用中*为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

四、技术参数

测量范围 相对压力 *大测量范围0～60Mpa
  *小测量范围0～2Kpa
 负相对压力 *大测量范围 -0.1～+60Mpa
  *小测量范围 -1～+1 Kpa
量程迁移 可做标准量程10：1的迁移
精度等级 ±0.2％、±0.5％
工作电压 12.5～36VDC
稳定性 在规定的工作温度内，环境温度每变化10℃，输出变化≤量程的±0.2％，年漂移＜±0.5％
震动影响 任意轴上，200HZG为0.01％FS，年稳定性优于0.1％
输出信号 4～20mA；1-5V
工作温度 -20℃～85℃
负载电阻 ≤ 1000Ω
相对湿度 95％不冷凝
防爆等级 不防爆或Exiaiict4—CT6
防护等级 IP65
材质 传感器 96％氧化铝陶瓷，316L
 密封材料 氟素橡胶，PTFE（聚四氟乙烯）
 仪表外壳材料 压铸合金铝，表面环氧喷涂
 主体结构材料 0Gr18Ni9

五、仪表选型：

型号 说明
JA-YB201
-□ /□ /□ /□ /□ /□ /□
仪表类型 K             扩散硅

 T       陶瓷压阻

量程范围 1      -100Kpa～0Kpa～2kpa～60Mpa（扩散硅）

 2      0Mpa～60Mpa～2kpa（扩散硅）

 3      -100Kpa～0Kpa～50kpa～60Mpa（陶瓷压阻）

 4      0Mpa～50kpa～60Mpa（陶瓷压阻）

输出形式 1     4~20mA
 2     0~10mA
 3     1~5V
 4     0~10V
 5     4~20Ma+现场显示
 6     4~20Ma+Hart
 7     4~20Ma+现场显示+Hart
精度等级 P1    0.1％FS
 P2    0.2％FS
 P5    0.5％FS
连接方式 M1   M20×1.5外螺纹
 M2   M27×2外螺纹
 G1/2   G1/2外螺纹
 T   特殊要求
附件功能 M0  无显示
 M1  LCD液晶显示器
 M2  LED液晶显示器
防爆类型
N 无防爆

 F 防爆型Exd II BT4
