恒源达钢铸件,平板量具铸件

价格：4000元/吨 产地：河北泊头 品牌：恒源达 型号：各种 规格：标准 恒源达机械铸造有限公司 在线咨询

详情介绍更新时间：2013/3/7 10:28:09

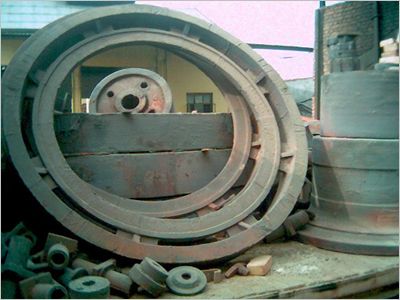

铸钢件用铸钢制作的零件就是铸钢件了.与铸铁性能相似,但比铸铁强度好.
铸钢的机械性能比铸铁高,但其铸造性能却比铸铁差.因为铸钢的熔点较高,钢液易氧化,钢水的流动性差,收缩大,其体收缩率为10～14％,线收缩为1.8～2.5％.为防止铸件产生浇不足,冷隔,缩孔和缩松,裂纹及粘砂等缺陷,必须采取比铸铁复杂的工艺措施:
　　1,由于钢液的流动性差,为防止铸钢件产生冷隔和浇不足,铸钢件的壁厚不能小于8mm;浇注系统的结构力求简单,且截面尺寸比铸铁的大;采用干铸型或热铸型;适当提高浇注温度,一般为1520°～1600℃,因为浇注温度高,钢水的过热度大,保持液态的时间长,流动性可得到改善.但是浇温过高,会引起晶粒粗大,热裂,气孔和粘砂等缺陷.因此一般小型,薄壁及形状复杂的铸件,其浇注温度约为钢的熔点温度+150℃;大型,厚壁铸件的浇注温度比其熔点高出100℃左右.
　　2,由于铸件的收缩大大超过铸铁,为防止铸件出现缩孔,缩松缺陷,在铸造工艺上大都采用冒口和,冷铁和补贴等措施,以实现顺序凝固.
　　此外,为防止铸件产生缩孔,缩松,气孔和裂纹缺陷,应使其壁厚均匀,避免尖角和直角结构,在铸型用型砂中加锯末,在型芯中加焦炭,以及采用空心型芯和油砂芯等来改善砂型或型芯的退让性和透气性.

恒源达机械铸造有限公司
主营业务：球墨铸件,灰铁铸件,钢铸件,平板量具铸件,耐磨铸件,机械加工
联 系 人 ：李燕
联系方式：0317-8267117 13833757506 → 联系我时请告知是在建材采购网看到的
