　　实际运用中根据谐波电流的分布及大小以及无功需求情况设计成几组滤波器，每一组滤波器对应某一次谐和波呈低阻抗，高通滤波器对截止频率以上的谐和波均呈现低阻抗， C 型滤波具有调庇护频带宽，损耗低的特点。滤波器的分组需进行精密计算，既要滤除主要的谐和波电流，也要满足无功补偿要求，同时还要防止在某一次整数次频率下由于滤波器与系统阻抗发生并联庇护振而产生的谐和波电流放大。我公司研发成功的滤波器设计软件可根据每一用户的具体特点快速、合理地提供精确的滤波方案。

装置特点
1.成套性
1. 1 公司既生产电容器，也生产电抗器，因此，在成套 配套方面具有很强的优势。
1. 2 滤波电抗器在出厂实验时，除了对单台电抗器做不同频 率下的电感和 Q 值测量外，还可以对整套装置连接后测量其实际的调谐和效果，并调节电抗器的电感合调谐处地*佳状态，减少现场工作量。
1.3 滤波装置成套供应一般包括隔离天关、接地开关、避雷器、放电圈线、滤波电容器、滤波电抗器、电阻器（视需要配）、熔断器等。高压开关柜及辅助设施，根据用户需要亦可配套供应。
2 、 电容器
2. 1 多台电容器单元组成，单台滤波电容器单元的容量一般为 100 、 200 、 334kvar 单相结构以方便分相调谐。有户有要求高亦可按其它容量设计。
2. 2 对 6 ～ kv 等级，电容器可柜式安装，也可围栏式安装；对 35kv 及上等级建议采用围栏式安装。柜式安装时，电容器装于电容器柜内美观性好；围栏安装时电容器、电抗器太电阻器均敞开安装，电容器装于支架上，整套装置用围栏隔离。
2. 3 电容器的保护对 6 ～ kv 等级，一般采用开口三角保护或中性点不平衡电流保护， 35kv 及上等级均采用差压保护，此外每台电容器还串接一只喷逐式熔断器做短路故障。
2. 4 电容器的技术指标为：
a)极间耐压交流 2.15Un ，直流 4.3Un ， 10 秒
b)单台电容器电容偏差≤± 2.5％
c)整套电容器电容偏差≤± 1.5％
d)电容器三相偏差，*大与*小之比≤ 1.01
3 、电抗器

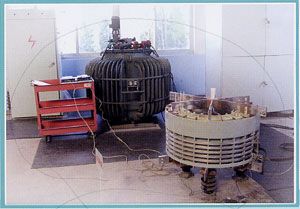

3. 1 滤波抗电器一般选用空心抗器。人公司生产的干式空心滤波电抗器采用计算机设计软件设计，并行到大量的运行实践验证。工艺上采用柔性环氧树脂电工玻璃纤维束湿法缠绕成型，固化炉内高温旋转固化的先进工艺，使我公司空心电抗器具有不开裂，树脂包封严密的同心玻璃钢体结构特性。导线采用薄膜增强绝缘绕成，使整个线圈无论是主绝缘还是纵绝缘都十分可靠。
3. 2 空心电抗器的安装可采用“一”字形或“品”字形水平布置，也可与电容器分相同装于电容器柜内（容量太大的空心电抗器除外），不提倡垂直布置方式，因为空心电抗器垂直布置相间互感较大，而对零序谐波其相间互感电抗因相位没相差很大，很难做到不同谐波下的三相电抗平衡。
3. 3 我公司空心电抗器采用主线圈加绕辅助线组，活动接头调感的方式调节电感，为使活动接头与辅助绕组连接可靠，无论主线圈是铜线圈还是铝线圈，辅助绕组均采用铜导线。铜线圈与铝线圈之间的连接采用铜铝过渡接头。
3. 4 电抗器的技术指标
a)2S 热稳定电流 25In ；
b)电感值调节范围± 5％ 连续可调；
c)电感值偏差≤± 1％
d)电感值三相偏差：每相与平均值偏差≤± 1％
