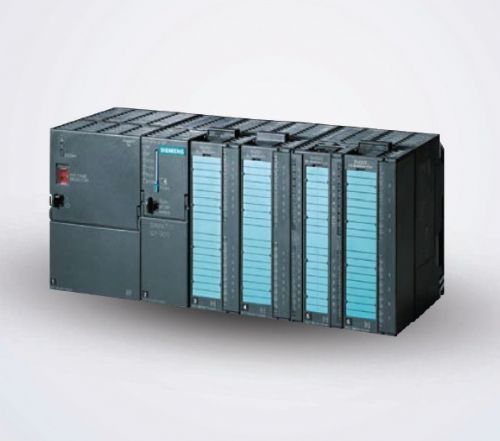

西门子PLC 6ES7315-6FF01-0

价格：电询 西安帕德机电设备有限公司 在线咨询

详情介绍更新时间：2013/1/31 12:15:47

带有单通道电气隔离的新型
S7-300 模拟量输入模块供货发布

典型应用领域

该新模块主要面向过程控制中需求日益增加的温度测量应用。其中，该模块预先*用于下列应用：

玻璃工业

使用大量热电偶来测量玻璃槽的温度。为了获得已融化玻璃的均匀温度分布，除了一级（油或气体）系统外，还使用了一个电热系统。这种情况下，电流流经已融化的玻璃，然后热电偶可在正常工作期间达到某一电势。标称电压为 230V（特殊玻璃除外），因此在大多数情况下，250V AC 的电气隔离就足够了。除了 TC 测量范围外，还使用各种电压测量范围，例如，它们可用于氧气测量探头，本应用也使用这种探头。

发电站

这种应用中，TC 一般用于测量水和蒸汽电路的温度，以及测量燃烧过程和排放气体的温度。某些情况下，发电机和电动机装配有 TC 元件，用来测量绕组温度。测得的值用于监控。一般情况下，这种应用中使用的 TC 元件都被隔离，以免正常工作期间发生故障。但是，TC 元件还用在必须检测快速温度变化而又无需绝缘的应用中，以便 TC 元件具有局部电势。为了避免将不同的电势转移到其它模块，需要进行电气隔离。通过这种方式，模块或甚至整个发电站都受到了保护，以免损坏，同时也避免了测量误差。如果 TC 元件的绝缘装置已损坏，则带有电气通道隔离的模块还可提供保护。一般在这些情况下，对上述模块进行 250V AC 的电气隔离就足够了。

改造和设备扩展

另一种非常常见的应用是设备改造和扩展。过程控制设备，如发电站，往往具有数十年的使用寿命。20 或 30 年的运行时间很常见。为此，在这些设备的使用寿命内往往需要对这些设备进行更改（改造） 或扩展。数年后且由于以前的更改，可能无法再确切了解电势情况。甚至在设备安装时无故障的电势平衡经过多年运行后已经出现问题。因此建议，例如，当连接不同的配电室时，使用电气隔离模块。这种情况下，电势差对测量所得的值采集没有负面影响。

具有大型区域扩展的复杂设备

复杂的设备，例如化工业或油气（例如精炼）工业，往往具有非常大的区域扩展。由于中央配电室仍然发挥主要作用，因此电缆会非常的长。为此，沿这些电缆可能在通道之间产生不同电势。这些电势差可能是静电，或者当它们是由 EM 辐射、HF 电流等引起时，可能是极大的动态电流。特别对后一种情况，很难识别和消除其造成的影响。这种情况下，测得值可能完全被破坏。尽管大多数制造商在其安装指南中采取了电势平衡安装措施，但并不总是起作用。尤其对经过更改或扩展的旧设备更是这样（一般情况）。通过使用电气隔离模块，可显著减少上述影响，甚至完全消除，还可防止相邻通道间的彼此干扰。

在多石或多沙土壤中安装

在地球的某些区域，很难获得充分的泥土，例如在多石或多沙土壤中。一个明显的例子就是阿拉伯国家，这些国家的沙漠中有大量油田。任何油生产和处理设备以及管线的监视和控制，都需要使用足够坚固且适用的模块。设备所有者在其投标文档中明确*只使用适用于其控制系统的电气隔离模块。

用户利益

用户使用该模块时所获得的收益如下所示：

无需隔离变压器，因此 ...
... 硬件更少
... 接线工作更少
... 开关板或接线盒需要的空间更小
... 备用件更少（简化了订购、物流和库存流程）
无需对隔离变压器进行额外参数化 / 调节操作
无附加参数化工具（处理和成本）
只需 STEP7，因而减小了电势误差并避免了不一致性
简化了维护过程，调试更快速；只需在一点引入更改，无需在不同供应商的不同工具中引入
无其它端子点/只需连接到该模块
无其它错误源（可能是螺丝松了！）
文档得以简化（必须记录每个螺丝 / 元件端子）
减少了接线工作
减少了测量数据采集的总体误差
不再存在增加模块和隔离变压器引起的误差，因为无需隔离变压器，从而测量更精确
增加了测量数据采集的质量
具有较高的坚固性和抗噪声性
一个通道短路或接地故障不影响其它通道
后续增加通道，不影响其它通道
无电势传输
尤其适用于设备电势情况未知或不再可知的改造和设备扩展情况
重要特性
号 1186523 下的用户手册
