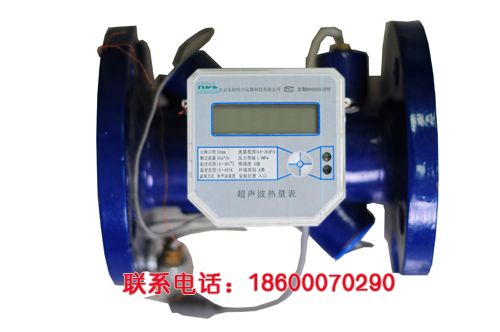

大口径超声波热量表

价格：电询 产地：北京 品牌：东联 型号：DN50-400 北京华安计量仪表销售服务有限公司 在线咨询

详情介绍更新时间：2013/11/14 13:44:39

▊ 产品概述

HDL系列超声波热量表利用超声波流量计对热水流量测定和热传感器对进出水温测定，并利用积分公式算出热交换系统获得热量的热计量仪表。产品由超声波流量计、温度传感器、积算仪等部件组成。流量计传接在供热水管上，一对温度传感器分别插入供热进、出水管中。流量计发出流量信号，温度传感器测出进水和出水温度信号，而积算仪采集都流量和温度数据后，利用积算公式算出获得的热量。适用于单元楼栋、小区等二级管线热计量使用。

▊ 大口径超声波热量表特点

■ 采用超声波流量计，表体管段为直通结构，表内水流无阻挡，不易堵塞，压损小，特别适用于国内的供暖水质和运行环境；

■ 电池供电，使用操作简单，使用寿命6-10年；

■ 不受介质中杂质、化学物质和磁性材料影响，运行稳定可靠。测量机构无运动部件，无磨损，具有良好的长期稳定性；

■ 采用德国ACAM公司的GP2作为超声波传播时间测量芯片，测量分辨率高，速度快，功耗低；

■ 计量精度可达CJ 128-2007[热量表]标准规定的2级；

■ 多种通讯方式可以选择（RS485、M-BUS等）；

■ 按热量收费或按热量+面积收费，改变了单一按面积收费的落后方式。


▊ 技术参数


公称口径(mm) 50 65 80 100 125 150 200 250 300
*大流量(m³/h) 30 50 80 120 200 300 500 800 1200
常用流量(m³/h) 15 25 40 60 100 150 250 400 600
*小流量(m³/h) 0.6 1 1.6 2.4 4 6 10 16 24
*大读数 流量(m³) 99999999 热量(KWh) 99999999.99
精度等级 2级
压力损失 ≤0.025MPa/qb
*大工作压力(MPa) 1.6
热（冷)耗积算 从0.25K开始
温度范围 4-95℃
温差范围 (3~60)K
温度分辨率 0.01℃
环境温度 A类 +5~+55℃
电池寿命 ≥6年(锂电池)
热(冷)载体 水
温度感应器 PT1000铂电阻
显示位数 8位



▊ 大口径超声波热量表规格尺寸


公称口径(mm) 50 65 80 100 125 150 200 250 300
外形尺寸 L(mm) 200 200 225 250 250 300 350 400 450
W 165 185 200 220 250 285 340 405 460
H 190 210 220 240 500 530 580 650 700
D 165 185 200 220 250 285 340 405 460
K 125 145 160 180 210 240 295 355 410
n-MA 4-M16 4-M16 8-M16 8-M16 8-M16 8-M20 12-M20 12-M24 12-M24
