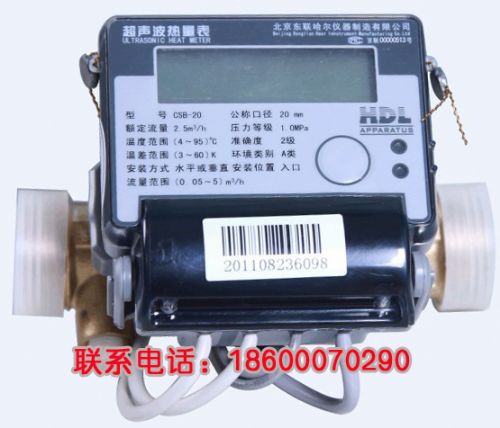

HDL系列超声波热量表

价格：电询 产地：北京 品牌：东联 型号：HDL系列 规格：DN20-50 北京华安计量仪表销售服务有限公司 在线咨询

详情介绍更新时间：2013/11/14 13:44:45

　　HDL系列热量表是用于测量及显示水流经热交换系统所释放或吸收热量的仪表。华安HDL系列超声波热量表是计量以水为介质的热交换系统释放或吸收的热量，既可用于分户计量的采暖供热系统，也可用于空调制冷系统。

　　我公司综合考虑了不同地区用户对热量表的不同要求，设计的超声波热量表是建立在时差法超声波流量计的基础上采用了先进的直接时间测量方法以及静态设置零点的方法，同时辅以温度自动补偿法测量流量，计量更为精确，更适用于供热系统的循环水况；如：稳态下的低流速、突然的快速循环等。

功能及特点

■ 反射板夹装在测量管的轴线上，声道布置合理，对于微小流量敏感，提高了流量精度。
■ 本产品由流量传感器、配对温度传感器和计算器（积分仪）构成，结构简洁、紧凑可靠；
■ 本产品使用德国进口的皮秒级高精度测时芯片，用以保证计量的高准确度和稳定性；
■ 配备超声波式流量传感器，在表具内部用超声波对流经表具的液体进行计量，不会产生任何机械磨损，较低维护费用；
■ 可拆分的积分仪，能在表具周边半径0.5米范围内随意安放使用，特别适用于表具安装空间小，不方便读取数据的场合；
■ 可水平或竖直安装,安装时可根据用户不同需要安装在进水管道或回水管道上（需预先选定安装位置，默认为进水安装）；
■ 可根据用户不同的需要添加M-BUS、RS485、GPRS（无线）模块来实现远程自动抄表功能，便于集中管理（需预先选定）。


技术参数


型号
公称口径
*大流量
常用流量
*小流量
流量传感器接口尺寸
流量传感器接管尺寸
表体*小高度
表体*大高度
表体重量

DN(mm)
qs(m3/h)
qp(m3/h)
qi(m3/h)
无接管长度
接口螺纹
带接管长度
螺纹有效长度
接管螺纹

L（mm)
D(inch)
H(mm)
L2(mm)
D1(inch)
H(mm)
H1(mm)
kg

HAC15
15
3
1.5
0.03
110
G3/4B
205
10
R1/2
100
150
0.5

HAC20
20
5
2.5
0.05
130
G1B
235
16
R3/4
100
150
0.7

HAC25
25
7
3.5
0.07
160
G11/4B
280
18
R1
110
160
1.5

HAC32
32
12
6
0.12
180
G11/2B
305
20
R11/4
130
180
1.8

HAC40
40
20
10
0.2
200
G2B
328
22
R11/2
140
190
2.5

准确度等级
2级

压力损失
<25kPa/qp

*大工作压力
1.6MPa

热（冷）耗计算
从0.25K开始

温度范围
（4 ～ 95）℃（100℃以上需定制）

温差范围
（3 ～ 60）℃（2 ～ 60℃ 需特殊定制）

温度分辨率
0.01℃

环境温度
A类 +5 ～ +55℃

电池寿命
≥ 6年（锂电池）

安装方式
水平或竖直安装

热（冷）载体
H2O

温度传感器
PT1000铂电阻

显示位数
8位



安装要求

1、安装环境的要求
1）电磁干扰，热量表*容易受到干扰的部位来自传感器和积算器之间的连接信号线，一般常出现的干扰源是50HZ的公频电磁场，比如，继电器、电机等。因此在安装热量表时，信号线与电源线的距离一定要在50MM以上，同时，积算器也应远离上述干扰源。

2）温度与湿度，热量表的电子部分不能安装在超过极限工作温度、湿度的地方。
