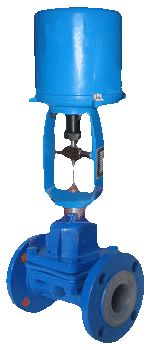

ZDSG电动调节隔膜阀

价格：电询 产地：重庆 品牌：霞诺 型号：ZDSG 重庆霞诺发电机制造有限公司 在线咨询

详情介绍更新时间：2015/9/16 15:17:32

电动调节隔膜阀由PS系列和3610系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
技术参数
公称通径mm 15 20 25 32 40 50 65 80 100 125 150 200 250
允许压差(MPa) 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.057
额定流量系数Kv 8 12 16 38 60 68 90 150 300 500 600 1200 2000
公称压力(MPa) 1.0
行程(mm) 10 16 25 40 60
流量特性 近似快开（调节式）
法兰尺寸 铸铁法兰按JB78-59，铸钢法兰按JB79-59
配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312
 361L 361LSA-08
361LXA-08  361LSA-20 361LSB-30 361LSB-50 361LSC-65
 防爆型 361LXA-20 361LXB-30 361LXB-50

执行机构参数
型号 额定输出力N 速度mm/s 技术参数
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08
361LXA-08  1000 800
800  0.25 4.2
4.2  电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮  电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
