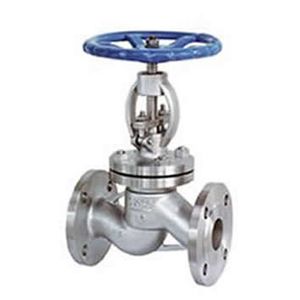

不锈钢国标截止阀

详情介绍更新时间：2013/7/18 10:08:08

截止阀结构特点

栓接阀盖，明杆支架和升降式阀杆金属密封面。

阀体和阀盖连接形式

Class150~Class900采用栓接阀盖；Class1500~Class2500采用自压密封式阀盖。

阀盖垫片形式

Class150~Class300截止阀采用不锈钢石墨缠绕垫片；Class600截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900截止阀可采用金属环垫片，Class1500~Class2500截止阀采用自压密封金属环。

操作形式

一般情况下采用手轮、冲击手轮或者齿轮传动方式，可根据用户需要采用链轮传动或者电装驱动。

填料密封

通常采用成型柔性饰面作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2μm，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。

弹簧加载填料冲击系统

如果客户需求，可采用弹簧加载填料冲击系统提供填料密封的持久性和可靠性。

上密封座设计

我公司提供的所有截止阀都有倒密封设计。通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封时直接加工或者是焊后加工。当阀门在全开位置时，倒密封的密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。

阀座

碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户要求喷焊硬质合金，NPS≤10的截止阀采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≥12截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

阀杆设计

采用整体锻造工艺制成，按照标准要求确定*小直径。

阀杆螺母

通常情况下，阀杆螺母材料采用ASTM A439D2。可根据用户要求采用铜合金等材料，对于大口径的截止阀（NPS≥10Class150;NPS≥8Class300;NPS≥6Class600;NPS≥5Class900），阀杆螺母和阀杆支架设计有滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。

特殊截止阀

除通用截止阀外，还可以提供低温截止阀、波纹管截止阀、夹套截止阀等等。
