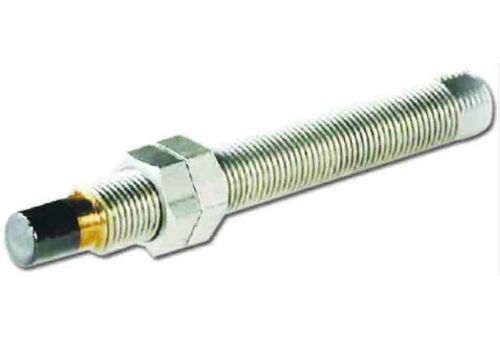

CZ611一体式电涡流位移传感器

价格：电询 产地：上海 品牌：传振 型号：CZ611 规格：M20*1(可定做) 上海传振电子科技有限公司 在线咨询

详情介绍更新时间：2020/12/14 10:03:38

一、概述
　 CZ611一体式电涡流位移传感器是在CZ600电涡流传感器基础上，采用微型贴片封装与电路改进技术，将探头和前置器集成于一体，由于其采用非接触测量、长期工作可靠性好、灵敏度高、抗干扰能力强、响应速度快、不受油污、蒸汽等介质影响，因此常被应用于电力、钢铁、石化等行业的大型旋转机械的轴向位移、摆度、轴振动、轴转速等参数的长期实时监测。

二.技术参数
传感器型号  Φ8mm  Φ11mm Φ18mm Φ25mm
探头直径（mm） 8 11 18 25
静态线性范围（mm）  2 4 8 10
静态灵敏度（V/mm）≤1.0％ 8 4 0.5 0.8
线性误差 (％)  <1 <1 <1 <1.5
频率响应 0～5KHz(0.5dB)
系统温漂 0.1％
测量范围中点电压（V）±5％ 具体根据输出形式而定
被测物材料、形状 金属材料,基准材料为45＃钢，轴,平面,轴上测量盘
电源电压（V） ±24VDC（可选）
功耗（mA） <10
输出负载 10KΩ
标定时环境温度 （20±5）℃

三、安装说明
被测体为为圆轴且其轴心线与探头轴心线正交时，要求被测体直径大于探头直径3倍以上，否则传感器灵敏度会降低。
被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm，铝等导磁性好的金属材料要求其厚度大于0.6mm.被测体材料为45#钢，否则会有误差。
被测面应光洁、不应有洞眼、刻痕等，转速、鉴相测量可在被测面装凸台或开凹槽，位移测量一般要求被测面表面粗糙程度不超过0.8～1.6um, 轴振动测量一般要求被测面表面粗糙程度不超过0.4～0.8um。
订货时用户必须注名被测体材料、形面、尺寸等。如用户没有在合同中约定，出厂校验时均将45#钢作被测体材料，被测体平面直径尺寸以大于3倍探头直径进行校准。

接线要求：
-2～-18V输出,电源接-24V;
1～5V输出或4～20mA输出,电源接+24V.
四、选型说明
CZ611 - A□□ - B□□□ - C□□ - D□□
A安装螺纹　 B壳体长度 　　　　 C探头直径  D输出信号
00 M10×1.0 060 60mm 08 8mm 00 　-2 ～ -18V
01 M10×1.5 100 100mm 11 11mm 01 　1 ～ 5V
02 M8×1.25 XXX 其他 18 18mm 02 　1 ～ 10V
XX 其他   25 25mm 03 　4 ～ 20mA
    XX 其他 XX 　 其他
