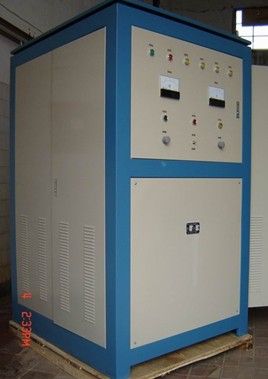

有源滤波补偿柜

详情介绍更新时间：2014/5/9 9:12:04

产品简介：
湖北峰凌电气有限公司的有源滤波补偿装置是采用国内*新的模拟逻辑方式来控制谐波污染源进而消除电网中的谐波。同时实时监测电网中的非线性负载电流波形，集动态滤波、动态无功补偿于一体，其性能优异，具有速度快、范围广、效率高等长处。
产品特点：
（1）能同时动态实时滤除全部谐波或多种选定的谐波；采用矢量筛选技术，可对2到50次之间的谐波进行有选择的补偿或者对全部的谐波进行补偿。
（2）在滤除谐波的同时动态补偿基波无功，提高功率因数。也可以在０无功功率的情况下滤除谐波，避免无功反送情况出现；
（3）安全性好，不存在谐振或电压放大，可自动限制输出电流，装置**过载，保证装置安全可靠工作；
（4）可对不平衡进行补偿，避免负序电流对电网及电气设备影响；
（5）独创智能启动系统，一键并网，系统断电恢复后自动投入；
（6）友好的用户控制面板，可提供完整的现场电能质量信息。

产品具体参数：
1. 额定工作电压：AC380V±15％
2. 额定工作频率：50Hz
3. 额定容量：谐波电流额定补偿容量20A、30A、50A、100A、150A、200A、300A、450A
4. 在三相三线制、三相四线制系统中应用
5. 开关频率：20kHz（平均）
6. 响应时间：<1ms
7. 装置功率损耗：额定满载运行时，损耗不超过4％额定功率
8. 结构要求：柜体为落地安装，可与相邻配电柜并列安装（等高），可根据情况选择上、下进出线方式。

有源滤波和无源滤波比较：

SVG在低压电网的拓展应用，可同时动态补偿基波无功电流和高次谐波电流。在滤除谐波的同时，可抑制系统三相不平衡、提高功率因数，不仅能节能降耗，还减少了谐波对电力系统的干扰。
无源滤波器只能应用在谐波次数相对固定的简单应用场合。存在如下缺陷与不足：
（1）一种参数只能针对特定次数谐波补偿，响应速度慢，无法跟踪谐波动态补偿；
（2）补偿谐波时，可能产生多余的无功，无功反送正计导致功率因数罚款；
（3）系统阻抗小的应用场合补偿效果难以令人满意；
（4）改变系统阻抗特性，可能导致谐振及谐波电压放大；
（5）参数稳定性差，特别是电容参数容易变化，导致失谐。
电网中的谐波负荷越来越多，谐波问题日益复杂，上述缺陷（1）（2）（3）使无源滤波器的应用受到限制，补偿效果受到影响。
