达诚灌缝胶

价格：80元/米 产地：重庆 品牌：达诚 型号：DC-XU 规格：项 西部达诚建筑新材料有限公司 在线咨询

详情介绍更新时间：2013/7/28 9:54:30

达诚灌缝胶是一种A,B双组分环氧树脂液体状的胶粘剂。
特点：本品为混凝土结构性微细裂缝灌浆处理*树脂胶采用低粘度环氧树脂、高聚物乳液等配以各种添加剂、活性助剂改性精制而成。可用于干燥或略湿环境下，具有树脂本体收缩小、强度高、韧性好、适应力强等特点。
施工流程：混凝土及钢板表面处理→紧固钢板和焊接→密封孔洞和周边缝隙→灌注胶配制→压力注胶→加压固定→固化、维护。
注意事项：施工环境通风干燥，粘贴面洁净、打磨粗糙彻底，油污的地方用丙酮清洗干净； 使用前必须根据环境、温度和工艺条件进行胶的试验调制，以确定*佳配比；灌胶速度不宜过快，且每次配胶量根据灌胶速度、气温等具体情况而定，不宜过多 ；常温胶固化温度不低于5°C，环境温度20-25°C时固化时间不少于3天，环境温度10°C时固化时间不得少于7天；低温胶可在-15°C~0°C环境温度下固化；为保证甲、乙两组份混合均匀，采用机械搅拌为宜。
裂缝检查→裂缝处理→用修补胶埋设灌胶嘴→封缝→密封检查→配制灌缝胶→灌胶→结束→检验
1、 裂缝检查　 全面查清裂缝的性质以及裂缝的长度、宽度、深度、走向、贯穿及漏水情况，以便确定处理方案。裂缝宽度可用读数显微镜测量，裂缝的深度和走向可用超声、压水或钻孔取样等方法检查。
2 、裂缝处理　 对较小的混凝土构件的裂缝，用钢丝刷等工具清除混凝土裂缝表面的灰尘、浮渣及松散层等污物，刷去浮灰，用酒精或丙酮将沿缝两侧2-3cm范围擦拭干净。对较大的混凝土构件中较深的裂缝，为有效封缝，可沿裂缝凿“V”形槽。对体积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌浆，以使浆液进入裂缝有更广的通路。
3、 设置灌浆嘴　 在裂缝的交错处、裂缝较宽处及裂缝端部必须设置灌浆嘴，灌浆嘴的间距根据裂缝大小、走向及结构形式而定，一般缝宽0.3-0.5mm时灌浆嘴间距为30-50cm，在一条裂缝上必须设置有进浆、排气或出浆口。灌浆嘴可先用裂缝修补胶粘贴在预定位置，也可在封缝时一同粘贴。应特别注意防止堵塞灌浆嘴。
4 、封缝　 封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。裂缝的封闭使用裂缝修补胶，按*配胶比例称取并调配裂缝修补胶，用油灰刀沿裂缝往复涂刮后均匀涂抹一层厚约1-2mm、宽2-3cm的胶泥，注意防止小气泡及密封不严。
5 、封缝检验　 一般情况下，封缝后1-2天即可进行试漏检验，以检查裂缝的密封效果及贯通情况。若用压缩空气进行试漏试验，可沿裂缝涂刷一层肥皂水，从灌浆嘴吹入压缩空气（压力与灌浆压力相同），漏气处可再行封闭；若用压力水进行试漏试验，检验完毕后应用压缩空气吹净积水，并留有足够的时间让裂缝干燥。对重要构件或走向复杂的裂缝，建议进行试漏检验，以确保注胶效果。
6 、配制灌浆胶液　 配制胶液前应将A、B两组分充分摇匀，根据估计的灌胶量按*配胶比准确称量两组分并混合均匀。从胶液混合开始，注胶操作应在胶液适用期内完成（25℃时约为90分钟）。

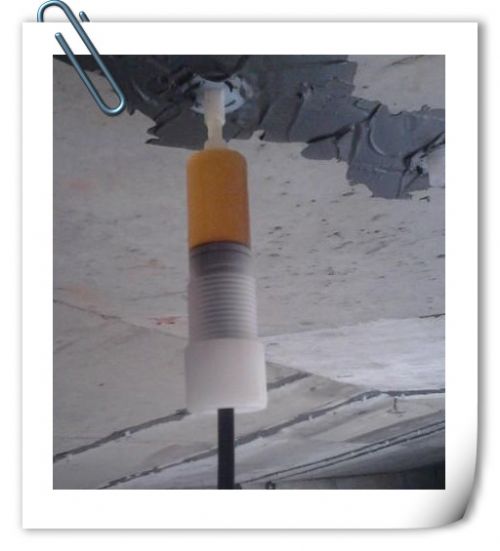

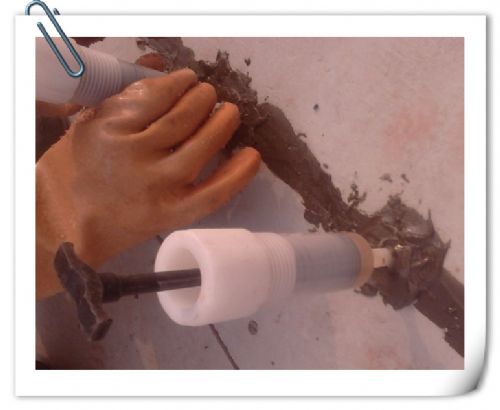

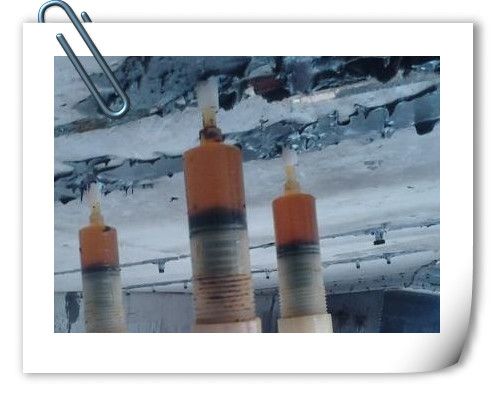

7 、灌胶　 灌胶操作应使用*的注胶器具。灌胶前，应用压缩空气将孔缝吹净，达到无水干燥状态。根据裂缝区域大小，可采用单孔灌胶或分区群孔灌胶。在一条裂缝上的灌胶可由浅到深，由下而上，由一端到另一端。灌胶压力常采用0.2MPa，在保证灌胶顺畅的情况下，采用较低的灌胶压力和较长的灌胶时间，可获得更好的灌胶效果。当*后一个出胶口出胶且出胶速率保持稳定后，再保持压注10分钟左右即可停止灌胶。拆除管路，并注意防止流胶。
8 、胶液固化　 应在5℃以上的环境中固化，固化时间视环境温度而定。一般情况（25℃）下固化2-3天即可。
9 、灌胶效果检验　 灌胶结束后应检验灌胶效果及质量，凡有不密实等不合格情况，应进行补注。灌胶效果一般可采用压水检查，在裂缝较多、灌胶质量较差的部位设置检查孔，水压值一般为灌胶压力的70-80％，基本不吸水、不渗漏即可认为合格。对大型构件，还可选择适当部位进行钻芯取样检查，并可将芯样加工成试件进行力学性能试验。

西部达诚建筑新材料有限公司
主营业务：植筋胶、粘钢结构胶、碳纤维胶、灌注结构胶、灌缝结构胶、封口胶、化学锚栓、单向碳纤维布
联 系 人 ：曾应
联系方式：023-86688787 18623362110 → 联系我时请告知是在建材采购网看到的
