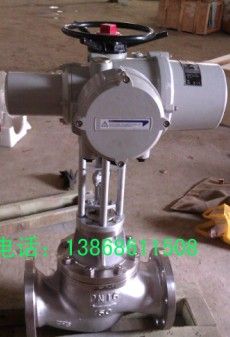

ZRLP智能电动调节阀

价格：电询 产地：浙江省温州市瓯北镇浦二工业区 品牌：永嘉军康调节阀 型号：ZRLP 规格：DN20 - DN300 永嘉军康阀门制造有限公司 在线咨询

详情介绍更新时间：2014/11/14 10:27:19

■ 产品概述
一种压力平衡式电动智能调节阀。配用智能型电动执行机构，接受统一的4-20mA或1-5V•DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀

开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。所以流经, ..广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
■ 主要技术参数
● 阀体
阀体形式 直通铸造S型阀体
公称通径  DN20～300mm
公称压力  PN1.6、2.5、4.0、6.4、10.0、16.0
法兰标准  GB/T9113、 JB/T79
连接形式  法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式  螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
● 阀内件
阀芯形式 单座式、套筒式、笼式
流量特性 线性、等百分比
● 执行机构
执行器型号 IQ系列、ROM系列
主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V•DC、输出信号：4-20mA•DC
 防护等级：相当IP55、隔爆标志：ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能：手柄
 环境温度：-25～+70℃、环境湿度：≤95％
■ 主要零件材料
1 阀体 WCB CF8 CF8M CF3M
2 垫片 金属石墨垫片/聚四氟乙烯(PTFE)
3 阀座、套筒 304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套 304 304 316 316L
6 阀盖 WCB CF8 CF8M CF3M
7 阀杆 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L
■ 主要性能指标
项目  指标值
基本误差％ 配IQ±1.0； 配ROM±1.0
回差％  配IQ ±1.0； 配ROM±1.0
死区％  1.0
始终点偏差％ 电开  始点±1.0 终点±1.0
  始点±1.0 终点±1.0
 电关  始点  ±1.0
  终点  ±1.0
额定行程偏差％ ≤1.0
泄露量L/h 0.01％×阀额定容量
可调范围R 30：1
■ 额定流量系数Kv、允许压差
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
阀座直径 dN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630
 笼式 5.9 9 15 23 35 59 95 148 236 355 568
 套筒  6.3 10 16 25 40 63 100 160 250 360 570
额定行程(mm) 16 25 40 60
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5
 笼式 6.4 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8
 套筒  6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1
