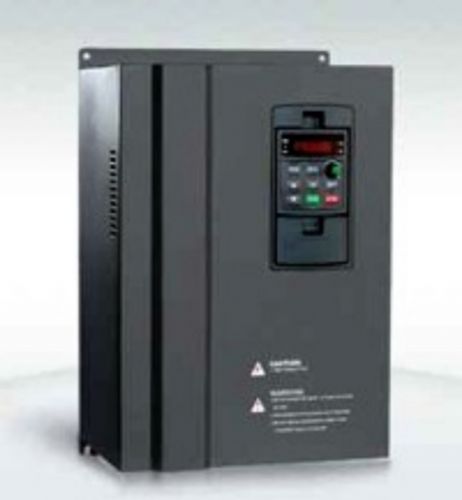

切板机变频器30KW 节能调速

价格：5592元/台 产地：江苏昆山 品牌：久川 型号：C0R30A4 石家庄久川电气技术有限公司 在线咨询

详情介绍更新时间：2012/8/23 10:54:25

应用范围： *　　　　　　　 品牌： 久川
产品系列： C系列　　　　　　　型号： C0R30A4
额定电压： 三相AC380（V）　　 适配电机功率： 30（kW）　
滤波器： 内置滤波器　　　　　 控制方式： V/F开环
供电电压： 低压　　　　　　　 电源相数： 三相
输出电压调节方式： PWM控制　　外型： 铁壳
营销方式： 厂家直销　　　　　 额定电流： 65（A）　
电机容量： 24.7　　　　　　　 是否提供加工定制： 否



久川变频器相关元件组成：

1.CPU运算速度及精度、功能：

控制核心采用三菱公司*16位单片机（MCU）M30262，稳定性高；

软件采用优化空间电压矢量算法（SVPWM）：

优点：输出电压脉动低，电流谐波低，电机运转平滑，电磁噪声小的优点。

2.逆变功率元器件：　IGBT和单管。

2.1C00R4A2/4—C02R2A2/4、C03R7A2变频器采用的是美国tyco泰科七单元

　　 P8系列IGBT；

　　 P8优点：可靠性高，裕量比较大。

可靠性、稳定性、过载能力等：逆变回路模块化设计，其制造成本略高于分立元器件单元电路，但是其电路可靠性，抗过载能力，运转寿命，功率循环能力大大超越分立电路的产品。

　　2.2C03R7A4-C015A4采用优派克（EUPRC）FP系列七单元模块。KT3　KE3系列。

优点：开关损耗很小，稳定性高。过载能力强

3．整流桥
　 C018R5A4—C075A4应用日本三社　（六单元整流），输出为可控整流，比传统变频器方案省掉一个交流接触器，将接触器功能以可控硅电子开关模式集成于整流模块中。
　C090A4以上采用普通整流+接触器（可控硅）：采用西门康（德国）二单元普通整流*3个。　趋势是准备换代成2单元可控整流，去掉交流接触器进一步提高机器稳定性。

4.电源滤波电容：功能特点是将脉动电压滤波（或者说平波）成平滑电压。久川变频器采用江海（日立）电容。

5.机箱结构

C011A4以上机器采用铁壳机箱，走线采用铜排结构。

优点：1、采用叠层铜排，没有采用电线结构所产生的杂乱电感，有利于更好的保护模块。

6.散热风扇

C03R7A4—C018R5A4 采用建准

C018R5A4—C075A4　采用日本美培亚NMB　 准备换成建准的。　型号：24VDC。

C090A4以上采用苏州三协的风扇。型号是220V或者380V。

7.接线端子

小功率机器和控制端子：台湾町洋的端子；

大功率电源端子： 用的欧陆端子；此端子具有防滑丝功能（硬度比较高）。

8.贴片电阻、电容（小元器件）

1.8.1贴片电阻、电容采用台湾国巨　采用1％误差范围器件。


1.8.2加工： PCB板制作、贴片SMT，工艺，焊接。

贴片：在台资企业　柏特加工。贴片过程采用“点红胶”工艺。（即贴片前用点红胶工艺对贴片器件进行固定。）例如：马自达汽车电子、爱默生变频板都在此公司加工。贴片完毕后再做电脑光学定位检测（漏锡、错焊等）。

9.电流互感器

C03R7A4—C200A4:采用国产托肯KTC系列（电压型传感器）。

C200A4以上：采用电流型传感器。

久川变频器采用三路检测技术。 用三路互感器进行检测控制。

目前市面上有很多两路检测技术，与三路检测比，其无法检测：三相输出对地短路和输出缺相检测。
10.开关电容：美国CTE。（大滤波电容的吸收部分）保证滤波效果。
11.开关电源及驱动电路：开关电源采用*IC+FET管，电网适应能力范围宽：DC100～700V，完善的短路保护和过载设计，稳定可靠。IGBT驱动采用PC929，其有过流短路保护功能，设计参考ABB变频器IGBT驱动电路。对IGBT的欠压、过压、过电流、驱动异常、电机短路、对地短路、三相输出短路具备故障报警并关断输出能力，保护逆变模块不会损坏。
久川变频器提供从安装调试到维修一站式上门的服务，专业的指导，保证用户可以放心使用
