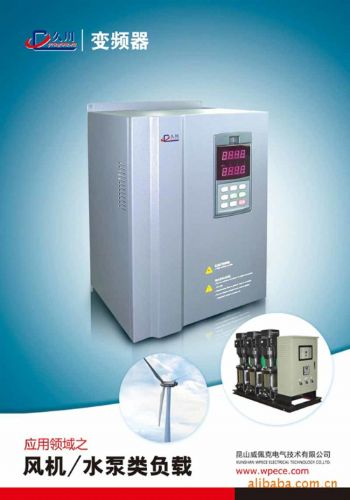

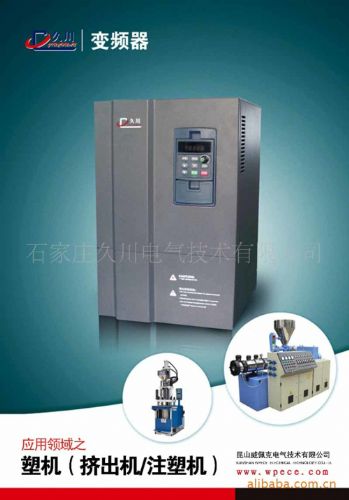

三相11KW通用低压变频器

价格：2562元/台 产地：江苏昆山 品牌：久川 型号：C011A4 石家庄久川电气技术有限公司 在线咨询

详情介绍更新时间：2012/8/23 10:07:09

应用范围： 通用　　　　　　　　 品牌： 久川
产品系列： C系列　　　　　　　　型号： C011A4
额定电压： 三相AC380（V）　　　 适配电机功率： 11（kW）　
滤波器： 内置滤波器　　　　　　 直流电源性质： 电压型
控制方式： V/F开环　　　　　　　供电电压： 低压
电源相数： 三相　　　　　　　　 输出电压调节方式： PWM控制
外型： 铁壳　　　　　　　　　　 营销方式： 厂家直销
额定电流： 24（A）　　　　　　　电机容量： 9.12（KVA）　
是否提供加工定制： 否　




　久川低压变频器应用主要部件组成

1.逆变功率元器件：　IGBT和单管。

C03R7A4-C015A4采用优派克（EUPRC）FP系列七单元模块。KT3　KE3系列。

优点：开关损耗很小，稳定性高。

　　 过载能力强。

2.电源滤波电容：功能特点是将脉动电压滤波（或者说平波）成平滑电压。

久川低压变频器采用江海（日立）电容。　

正测试爱普克斯电容（德国）西门子子公司品牌。

电容参数：串联等效电阻的大小影响了电容的发热和电容寿命。　电阻越小，电容寿命越长。将采用的爱普克斯电容的串联等效电阻阻值比江海更小。

3.机箱结构

C011A4以上机器采用铁壳机箱，走线采用铜排结构。

优点：1、采用叠层铜排，没有采用电线结构所产生的杂乱电感，有利于更好的保护模块。

4.散热风扇

C03R7A4—C018R5A4 采用建准

5.接线端子

小功率机器和控制端子：台湾町洋的端子；

6.贴片电阻、电容（小元器件）

1.6.1　　　 贴片电阻、电容采用国巨 采用1％误差范围器件。



1.6.2　　　 加工：PCB板制作、贴片SMT，工艺，焊接。

贴片：在台资企业 柏特加工。贴片过程采用“点红胶”工艺。（即贴片前用点红胶工艺对贴片器件进行固定。）例如：马自达汽车电子、爱默生变频板都在此公司加工。　　贴片完毕后再做电脑光学定位检测（漏锡、错焊等）。

7.电流互感器

C03R7A4—C200A4:采用国产托肯KTC系列（电压型传感器）。

久川低压变频器采用三路检测技术。用三路互感器进行检测控制。

目前市面上有很多两路检测技术，与三路检测比，其无法检测：三相输出对地短路和输出缺相检测。

8.开关电源及驱动电路：开关电源采用*IC+FET管，电网适应能力范围
宽：DC100～700V，完善的短路保护和过载设计，稳定可靠。IGBT驱动采用PC929，其有过流短路保护功能，设计参考ABB变频器IGBT驱动电路。对IGBT的欠压、过压、过电流、驱动异常、电机短路、对地短路、三相输出短路具备故障报警并关断输出能力，保护逆变模块不会损坏。
