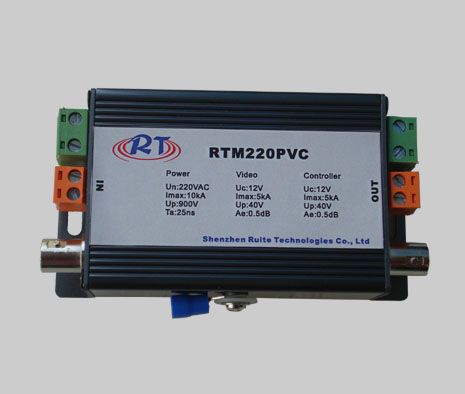

中瑞特三合一防雷器

价格：电询 产地：中国深圳 品牌：中瑞特 规格：三合一,电源,视频,控制 深圳市中瑞特科技有限公司 在线咨询

详情介绍更新时间：2014/2/19 15:07:26

功能与原理：
　监控系统三合一防雷器是由电源防雷器、视频信号防雷器，控制信号防雷器三部份集成的浪涌保护器，用于保护对电磁干扰敏感的监控系统，使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。
适用范围：
主要用于监控系统，对监控设备（电源线、云台控制线、视频线）的防护；广泛应用于银行监控系统，小区安防系统；　学校、企业、道路安全防护等监控设备。
性能特点：
• 采用摄像机电源、云台控制、视频线综合多级保护电路；
• 核心部件选用国际名牌产品，性能优异；
• 通流容量大，插损小，传输性能优越、无漏流；
• 残压水平低，防护效果好；
• 反应迅速、性能稳定、工作可靠；
• 体积小，安装、使用方便，无须维护。
主要技术参数：
产品型号 RTM12PVC RTM24PVC RTM220PVC
1、电源防雷器部份性能参数
*大持续运行电压Uc 12V DC 24V AC 220V AC
标称放电电流In(8/20µs) 5kA
*大放电电流Imax(8/20µs) 10kA
保护水平Up(8/20µs,10kA) ≤100V
2、信号防雷器部份性能参数

 视频 控制
*大持续运行电压Uc 12 12
标称放电电流In(8/20µs) 5
*大放电电流Imax(8/20µs) 10
保护水平Up(8/20µs,3KA) ≤25V（芯线---外壳/接地线）
适应数据传输速率 ≤100Mbps
插入损耗 ≤0.5dB
接头形式-I/O BNC-K/J 2P压接端子
3、其它参数
外壳 铝型材外壳，表面拉线氧化
外形尺寸（mm） 113*57*27（含接头）
导线接口 电源部份 压接式端口，可夹紧规格为16-26AWG（约0.15～1.3Mm2)的导线
 控制信号部份 压接式端口，可夹紧规格为16-26AWG（约0.15～1.3Mm2)的导线
 视频信号部份 BNC接头，直接连相对应BNC接头
 接地 地线接线端子或2.5平方地线
使用环境条件 温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km
安装、接线：
根据防护需求，按离保护设备越近越好的原则进行安装，按如图一所示安装孔位固定防雷器，防雷器串接在被保护设备与信号通道之间。将来线分别与电源、视频、控制端口输入端相连接，将防雷器输出端的电源、视频，控制端口与被保护设备相应接口连接，把防雷器的接地线与防雷系统接地排可靠连接。安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。
