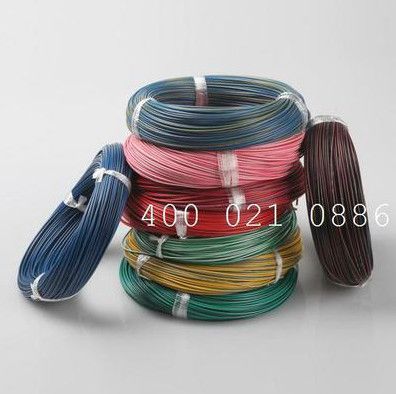

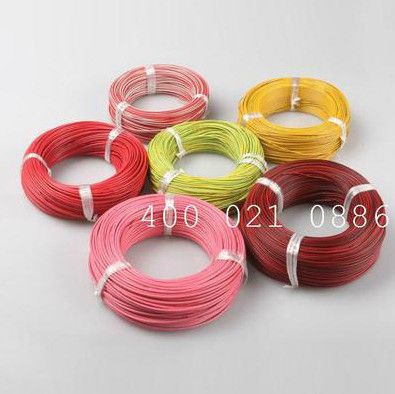

公路车辆用低压电线电缆

价格：1.23元/米 产地：上海黄浦区 品牌：苑宇线缆 型号：FLRY、AVSS、AVS、双绞线 规格：0.5 mm2 上海苑宇电线电缆制造有限公司 在线咨询

详情介绍更新时间：2012/8/16 14:05:16

横截面示意图
1、额定温度：－40℃~ 105℃
7, 41, 2, 2, 9, 36, 5, 51 Bitmap

　　　　　
2、导体：裸铜绞合线
3、绝缘：105℃阻燃聚氯乙烯绝缘材料
4、用途：

表面标志
白、黄、灰、绿、红、紫、棕、蓝、黑、橙 　　　YY XL SH
五、结构尺寸
规格 导体 绝缘厚度
型号 成品外径
导体结构 20℃电阻 标称 *小 （mm）
根数/mm Ω/km mm mm
0.35 11/0.20 ≤52 0.28 0.22 1.2~1.4
0.5 16/0.20 ≤37.1 0.29 0.24 1.4~1.6
0.75 24/0.20 ≤24.7 0.33 0.28 1.7~1.9
FLRY-B 1 32/0.20 ≤18.5 0.35 0.3 1.9~2.1
1.5 30/0.25 ≤12.7 0.36 0.31 2.2~2.4
2 42/0.25 ≤9.00 0.41 0.36 2.6~2.9
2.5 49/0.25 ≤7.6 0.41 0.36 2.7~3.0
4 56/0.30 ≤4.7 0.5 0.4 ≤3.8
0.3 10/0.20 ≤56.2 0.28 0.22 1.1~1.3
AVSS 0.85 27/0.20 ≤21.7 0.3 0.24 1.8~2.0
1.25 40/0.20 ≤14.9 0.3 0.24 2.0~2.2
AVS 3 62/0.25 ≤6.0 0.45 0.36 3.0~3.3
5 70/0.30 ≤3.94 0.5 0.4 ≤4.2
导体 绝缘厚度
规格 成品外径
双绞线 mm2 导体结构 绞合节距比 标称 *小 （mm）
根数/mm mm mm
2×0.5 2×16/0.20 ≤12 0.28 0.2 2.8~3.2
注：当以上产品在线径上发生争议时，将按照电阻判定

产品性能
序号 试验项目 技术要求
1 外观 颜色均匀、纯正、绝缘中不能含有疙瘩、裂纹、气泡和杂质
2 导体尺寸 符合上表的规定
3 外形尺寸 符合上表的规定
4 绝缘厚度 符合上表的规定
5 导体电阻 符合上表的规定
6 火花试验 工频0.5 mm2及以下3KV，0.5 mm2以上5KV
7 阻燃试验 火焰离开试样后在30s内熄灭
