电缆附件包括：终端、接线端子、接地片、中间连接器附件
一、终端
　安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。每根电缆都需安装终端。
　终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆
　表示为: ZA-750 1×4
　1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。单芯电缆可以不带密封罐及密封罐盖板。

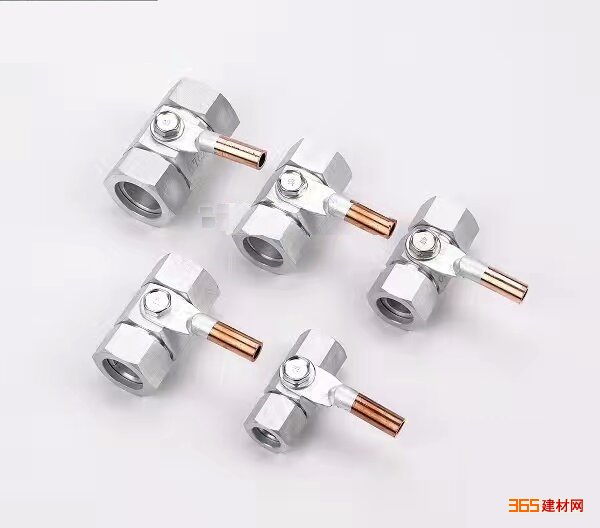

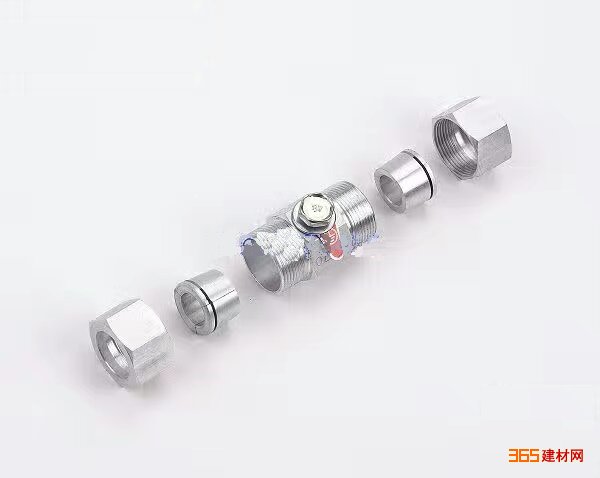

　2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。
　二、接线端子
　用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜块、端子本体构成。接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm2电缆的连接。小规格电缆4mm2及以下可以不带接线端子。
　三、接地片
　电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片
　四、中间连接器附件

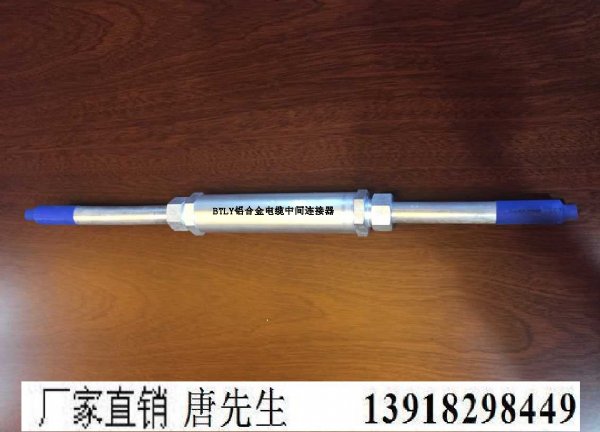

　当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接铜管、两套终端密封罐（单芯电缆不需要）、热缩套管、中间连接端子、防火瓷柱。其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、螺丝连接型，适用连接6-25mm2的电缆。
　中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。
　表示为：TGZJ-I 750 1X4



　密封绝缘附件
　密封绝缘附件有密封料、导体外露部分绝缘套管两种。密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。
　1、密封料：密封泥呈腻状，*高使用温度为250℃。
　2、导体外露部分绝缘套管：分为塑料热收缩套管和瓷套管，塑料热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场所。 表14 热收缩套管规格表
中间连接器附件
中间连接端子 　A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。主要适用于35mm2及以上的电缆导体连接。(见表17)。 中间连接端子
　B、压接型中间连接端子：（铜鼻子），在市场上有标准件。主要适用于1.5-4mm2的电缆导体连接。
　C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。(见表18)


　分支电缆
　矿物绝缘可以实现分支，通过采用T接、十字接分支接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计。

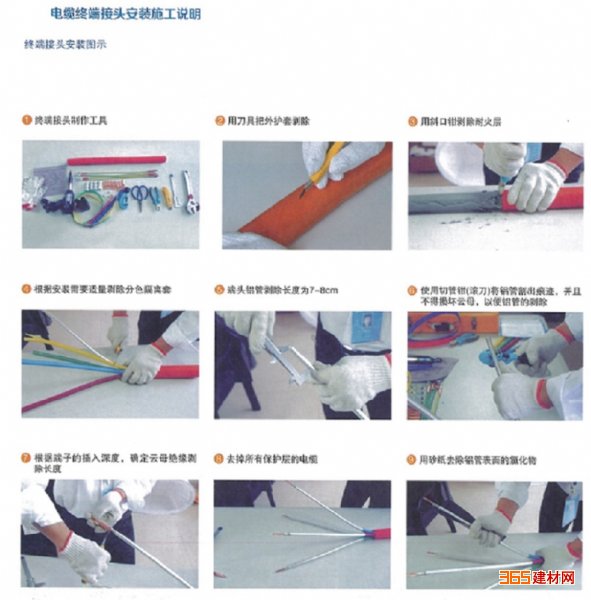

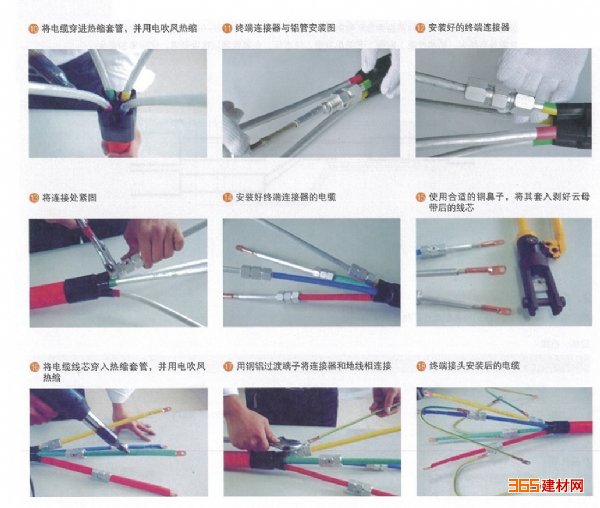

在电缆敷设工程中电缆头的制作是其中重要的环节，由于矿物质BTTZ电缆相比普通电缆有其明显的特殊性，在敷设完毕后摇测绝缘电阻出现阻值过低的情况中有80％是由电缆头制作过程中出现的质量缺陷造成的，所以其电缆头制作过程中的质量控制就显得更加重要。
　　矿物质电缆的电缆头有两种：电缆终端头和电缆中间接头，这两种接头的组成元件电缆生产厂家都可成套提供在电缆接头制作前还应注意一下几个方面：
　　１、电缆绝缘电阻摇测值应符合规范要求，否则应进行除湿操作；剥除铜护套时应小心，避免损伤线芯；
2、剥除氧化镁粉末后应使用干净的棉纱将线芯上的剩余粉末清理干净，严禁用嘴吹，以免使电缆受潮；
3、电缆接头制作必须使用质量合格的硅胶、封口膏和*施工工具；制作时应先从配电室电缆集中的地方做起，依次向负荷终端施工。
一、中间接头的制作与质量控制
　　矿物质BTTZ电缆中间连接器包括1支黄铜管，2个黄铜束头及2个黄铜封杯。质量控制主要注意点：导线制作时，要彻底清除粉末杂物，以免影响密封效果。使用封口膏或硅胶时不得有污染杂物混入，在拧封口杯时扣丝要准确，用力要均匀，切不可蛮干。在多芯电缆中间头制作中应特别注意：在接头之前应仔细核对各线芯对应的相位以避免相位连接出错，在接头中不同相的线芯连接部位应错开，填充绝缘密封物时应保证密实，以保证各相之间绝缘

隔离型柔性矿物绝缘电缆 (BTLY)
在传统BTTZ矿物绝缘电缆的基础上研发了新型BTLY、BTLYQ、BTLV、BTLVQ铝护套连续挤包矿物绝缘电缆
1、产品结构：
①、导体为圆形铜绞线（相对BTTZ的实心铜杆较软）②、绝缘层为纯金云母带（不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性）③、金属套为连续挤出的铝金属管（大大简化了BTTZ的铜管拉拔工艺），④、隔离套（交联绝缘）⑤、耐火层（在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg(OH)或AL(OH)），⑥、外护套塑料（聚烯烃或聚氯乙烯），
2、它的特征：
①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min的水喷淋（直接浸水亦可），950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。
②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯, 长度可根据用户需要，整根无接头整盘交货。
③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。
④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。
⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。
⑥防爆（电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。）
⑦耐腐蚀（BTT（L）系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆*外层有塑料外护套的保护，它仍然安全。）
⑧机械性强度高（BTT（L）系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。）
3、用铝为主要材料金属管挤出代替铜管拉拔不但简化了工艺提高了效率，而且使产品成本大幅下降（铝材仅为铜材综合成本的1/10）。用铝管之所以能代替铜管，在高温火焰下不熔，得益于铝管外挤覆的膨胀耐火层：在火焰侵袭下膨胀层发泡固化，形成厚厚的屏障阻隔了火焰对铝管的直接喷射。不但铝管的完整性得以保存，而且使云母带受热温度降低至600℃以下，云母带绝缘的稳定性无疑得到提高（云母带的绝缘电阻随温度的降低而上升）
它的基本特性如下：
1）、耐火型号BTLY：950～1000℃/3h不击穿，国家检测中心及四川消防所双重报告；
2）、950℃三小时后铝管不开裂、不熔融，电缆可浸水，并继续维持额定电压；
3）、有防震结构，可耐重物坠落；
4）、出厂试验电压为3500V/5min，其允许运行电压为0.6/1kV；
5)、制造长度可满足用户需求，不必用中间接头接续；
6）、240mm2及以下规格可多芯成缆绞合，*大单芯规格可满足800mm2及以下；
7）、阻燃能力超过A类（电缆容量可不受限制；受火时间：80min，受火温度850℃及以上；延燃高度：低于0.5m；自熄时间：5秒；透光率≥70％）；
8）、电缆含卤量为零；
9）、终端采用常规热收缩封口；
10）、敷设弯曲半径为电缆直径的15倍（多芯）单芯为20倍。
