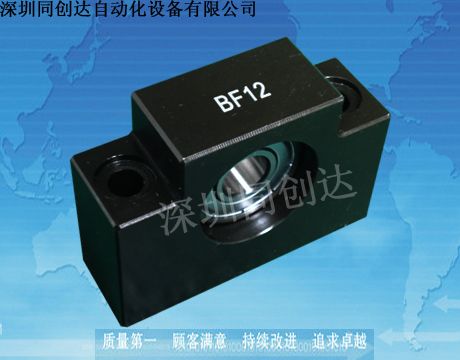

滚珠丝杆支撑座
![]() |
-
深圳市同创达自动化设备有限公司市场部是联轴器、滚珠丝杆支撑座、直线导轨、交叉导轨、直线轴承、滚珠丝杆、直线光轴、线性模组滑台、XY工作台、光学位移台、三轴工作台、其他非标设备等产品专业生产加工的私营有限责任公司,公司总部设在深圳市宝安龙华街道工业东路天安国兴大厦二楼,深圳市同创达自动化设备有限公司市场部拥有完整、科学的质量管理体系。深圳市同创达自动化设备有限公司市场部的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临深圳市同创达自动化设备有限公司市场部参观、指导和业务洽谈。
标准型 - BK系列(方型固定端):注:两用锁固与不锁固两种,购买时请说明。
型 号
部品编号① ③④⑥
材质
表处
BK□□━□□B
S50C
染黑
BK□□━□□N
无电解镍
◆构成零件
编号
零件名称
数量
①
轴承座本体
1
②
轴承
1对
③
压盖
1
④
间隔环
2
⑤
轴封
2
⑥
锁固螺帽
1
⑦
内六角止付螺丝附铜片
2
◆①②③为一体,请勿拆解,否则将影响精度
◆培林已封入适量锂皂基抗极压润滑油
◆锁固螺帽紧固时,务必垫上铜片,且止付螺丝
需填加耐落胶
标准型 - BK系列(方型固定端) -尺寸图示:
标准型 - BK系列(方型固定端) - 参数表:
TCD产品介绍:
丝杆支撑座安裝程序:
【安裝支撐座】
(1)將固定側安裝到螺桿上。
(2)將固定側插入,擰緊鎖緊螺帽,用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上,並裝入支撐側支撐座。
注1:請勿將支撐單元拆解。
注2:螺桿軸插入支撐單元時,注意請不要將油密封墊片的凸緣球翻。
注3:用內六角固定螺栓壓緊墊塊時,為防止鬆馳請將內六角固定螺栓塗上粘結劑後再擰緊。
另外在嚴酷的條件下使用時,還必須採取措施防止其他零部件的鬆池,詳細情況請與我们聯繫。
【工作臺程基座上的安裝】
(1)使用支座把滾珠螺桿螺帽安裝在工作臺時,將螺帽插入支座並暫時擰緊。
(2)將固定側暫時擰緊到基座上。
這時,請將工作臺靠近固定側支撐單元並對準軸中心,調整工作臺使基能平滑移動。
◎以固定側為基準時,請調整滾珠螺桿螺帽與工作臺或支座內之間保持一定間隙。
◎以工作臺為基準時,用薄墊片調整(角型支撐單元用)、或將螺帽外表面與安裝部內面之間
留一定間隙(圓型支撐座用)進行調整。
(3)將工作臺靠近固定側支撐單元,並對準軸中心,使工作臺往返數次,一直調整到螺帽整個行
程都能平滑運動,並暫時將支撐座擰緊在基座上。
確認精度及完全擰緊支撐單元】
◎用千分錶一邊測試滾珠螺桿軸端的擺動及軸向間隙,一邊按順序完全擰緊滾珠螺桿的螺帽、
螺帽支座、固定側、支撐側。
【與馬達的連接】
(1)將馬達支座安裝到基座上。
(2)用聯軸節將將馬達與滾珠螺桿連接起來。(注意安裝精度)
(3)請注意進行充分的試車運行。
标准型的固定端,采用日系斜角滚珠轴承,配对使用。
标准型 轻预压:刚性与精度适用於轻负荷的场所,常运用於精密检测仪具
标准型 重预压:刚性较轻预压高,适用於重负荷与高精度的场所,常运用於工具机类的产业设备
※当遇有不适合於型录直选产品的特殊需求时,例如:更高精度的轴承搭配场合,或如:极低负荷及低安全系数时的更低成本考量等;TCD业务代表可提供满意的谘询服务。
TCD螺杆支撑座所有型式的产品均於品检出厂前预先充填适量的锂皂基抗极压润滑油脂,并藉由产品上的密封设计,使之长时运转免需保养。
※当遇有使用场所对润滑油脂需有特殊的*,请於产品订购或选用谘询时告知TCD业务代表。
螺杆支撑座设计尺寸精巧,并易於安装,可以安装在狭窄空间里,由於轴承已适当预压,毋需再加工处理即可组装至设备,减少了组立的工时并提升了组立的精度。
丝杆支撑座产品选用注意事项:
(1)依照螺杆支撑座『安装方式』选择螺杆支撑座系列。
安装方式:有平面安装型与 入安装型两种。
(2)再以螺杆外径与中心高选择型号。
(3)选择螺杆支撑座『精度型式』,以标准型、经济型区分。 - 深圳同创达自动化设备有限公司
主营业务:滚珠丝杆支撑座.膜片联轴器.梅花联轴器.模组滑台.直线滑台.精密滑台.光学位移台
联 系 人 :黄经理
联系方式:0755-28119575-8002 13670211264 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2014/10/22 11:13:16
