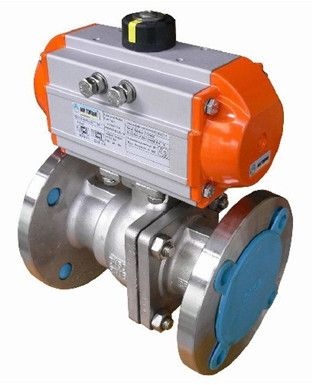

不锈钢气动球阀Q641F

价格：电询 产地：上海 品牌：博纳特 型号：Q641F 规格：DN15-250mm 上海博纳特流体设备厂 在线咨询

详情介绍更新时间：2012/8/6 11:48:31

产品概述：

Q641F气动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门，其由气动执行器和O型阀结构组成。Q641F气动球阀调节型属旋转类型高性能调节或开关阀类，接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出。Q641F气动球阀开关型，可作简单的开关动作。Q641F气动球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。Q641F气动球阀也可以做切断阀使用，全开到全关只需5秒左右时间。

产品特点：

Q641F系列气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

1.气动球阀流体阻力小，是所有阀类中流体阻力*小的一种。以压缩空气作动力，调节型接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转。开关型接受简单的触点型号实行开关动作。Q641F气动球阀以角行程输出的扭矩转动球体0~90º，达到启闭动作或调节动作。

2.气动球阀球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 Q641F气动球阀特别适用于要求零泄漏率的场合。

3.气动球阀有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，Q641F气动球阀密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，Q641F气动球阀密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。

性能规范：

公称通径DN（mm）
15-250

公称压力PN（MPa)
1.6

公称压力PS（MPa)
强度试验
2.4

密封试验
1.76

材料\材料代号
C
P
R

主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti

球芯
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

密封圈
增强聚四氟乙烯对位聚苯

填料
聚四氟乙烯柔性石墨

适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类

适用温度
-28℃～300℃

执行器
型号
BAW系列、GT系列、SW系列

气源压力
0.4-0.7Mpa
