NB直线轴承

价格：电询 产地：日本 深圳鸿泰兴自动化设备有限公司 在线咨询

详情介绍更新时间：2015/10/6 17:47:45

利用钢球的滚动来达到直线运动的装置。由于它利用简单的结构即可获得低摩擦的直线运动，因此被广泛应用于运输装置、食品机械、半导体制造装置等领域。

NB直线轴承的圆柱型外筒中装有保持器，保持器的导向部位设计并制作为钢球可以顺畅循环的结构，从而可以进行顺畅的直线运动-深圳鸿泰兴自动化设备有限公司。
电话：0755-29060289　传真：0755-27318820

可有效利用空间的小型机构

NB直线轴承使用圆轴作为导向，因此可以有效地利用空间，适合于小型的机构设计。

低摩擦

转送面经过精密研磨加工比较光滑，钢球与转送面的接触面积较小，与其他直线运动装置相比摩擦更小。

丰富的形状和安装方法

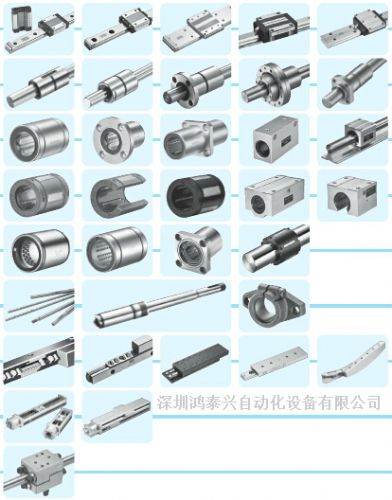

NB直线轴承有标准型、间隙调整型、开放型、法兰型等多种形状，可以对应各种使用方法。

GM系列

与SM型相比，质量减轻了50～30％。另外，钢球返回部全部为树脂结构，实现了静音化。响应低成本时代的要求，进一步扩大滑动衬套的用途。

可以根据环境进行选择

NB滑动衬套有标准规格和耐腐蚀规格，此外，保持器也有被标准化为可适应恶劣条件的钢制和低噪音、价格便宜的树脂制，可以结合使用条件选择适当的规格。

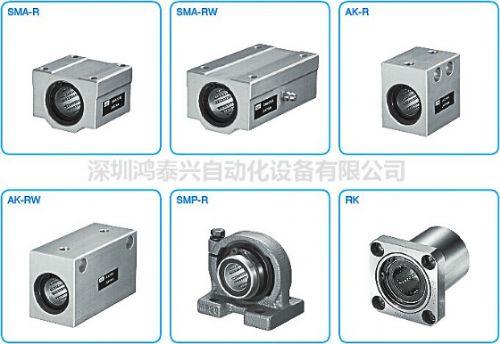

滑块系列

滑块系列可以选择在外壳中内置组装滑动衬套的滑块形状。加工精密的滑块结构有利于实现机械·装置的高精度化，树脂滑块结构有利于实现轻量化和低价格化，经济型组件有利于降低成本，并缩短设计时间。
互换性

NB滑动衬套具有完整的互换性，可以与轴随机组合使用。

FIT系列

通过对NB滑动衬套和滑动轴的精密研磨加工，进行径向间隙调整，从而可以减轻晃动，可以实现顺畅的直线运动。

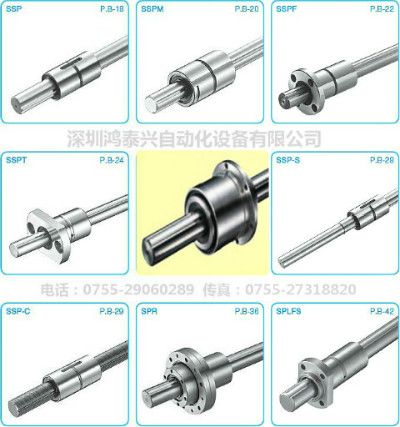

　　NB行程衬套不仅可以进行直线运动，还可以进行旋转运动，虽然是小型装置，却可承受较大的负荷。耐磨损性良好的保持器是用轻合金制作的，可以顺畅地进行高速运动和高加减速运动。虽然直线运动方向的行程受到限定，但是可以在极小摩擦阻力下运行，还可以顺畅地进行旋转和直线复合运动，可以方便地使用于各种装置。

NB行程衬套的结构是，将钢球以Z字形排列加工的保持器插入精密研磨加工的外轮内部，使该保持器的钻孔内的钢球可以顺畅圆滑地旋转。由于钢球进入各个独立分离的孔内，不论是外轮的旋转运动还是直线往复运动，均可顺畅地进行。但是，在直线运动中，保持器也会移动该运动长度的1/2。因此，将直线方向的移动行程限定为保持器在外筒内移动范围的两倍。*一般情况下，将移动量设定为尺寸表中*大行程的80％。

高精度

外轮使用高碳铬轴承钢，通过淬火和研磨加工，保证拥有十足的刚性和高精度的加工。

轻量、节省空间

由于保持器使用铝合金，外轮较薄，因此重量较轻，而且节省空间。


安装更换容易

NB行程衬套通过充分的精度管理，尺寸加工均匀，安装或零部件的更换都比较容易。

润滑

外轮外径的油槽中必须打开一个油孔，润滑设计比较容易。

NB TOPBALL是利用钢球滚动的直线运动装置。具有传统产品所不具备的自动调心性，广泛适用于FA设备、机床、电气装置、光学设备、测量设备等许多领域。


高负载容量·长寿命

压板的钢球接触轨道面被精密地研磨加工为圆弧状。因此，具有传统产品的约3倍的负载容量，约27倍的寿命。

自动调心性

压板的中央部位较厚，两端部位较薄，可以以中央部位为中心进行调心运动，从而吸收外壳和轴的加工、安装误差。

浮动密封环

浮动密封环是NB TOPBALL具有自动调心性的特征之一，即使两端面的外径、内径发生偏心也可以顺畅地追随轴。另外，实现了小型设计，不管有无密封环都不会给全长带来变化。

高速化应对

NB TOPBALL是实现了优异的高速性的产品。运动速度可达180m/min。

间隙调整

压板以自由状态组装于树脂外筒。由于其组装于间隙调整用的外壳，从而可以进行钢球和轴之间的间隙调整。

TOPBALL组件

将TOPBALL组件的外壳内径等设定为适当的尺寸，从而可以*大限度地发挥TOPBALL的优点。
