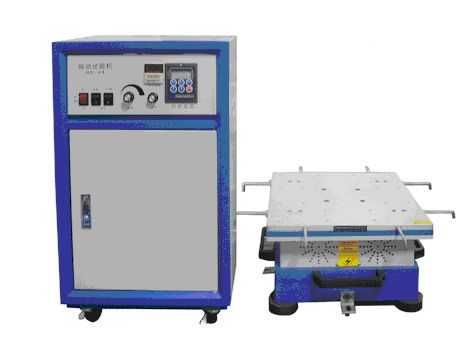

XYZ三方向高频振动试验台ES210H-600

价格：186000元/台 产地：台湾 品牌：易升 型号：ES210H-600 东莞市易升仪器有限公司 在线咨询

详情介绍更新时间：2015/5/8 14:50:37

由高功率放大器及多功能控制器组合而成，符合各种军规、国标、商规等振动测试规格要求，为现代化產品设计开发及生產、品管、品保之必备之利器，拥有它您的產品将无往不利。
产品均满足标准：GB/T13310-91、GB2423、10-95、GJB150-86、JJG190-97、IEC68-2-64(Fc)、IEC68-2-64(Fh)以及MIL等多种标准。

一、技术性能介绍
1. 系统介绍
1.1 系统工作框图

1.2 设备用途：
振动试验系统主要用来进行产品的振动环境与冲击环境试验，环境应力筛选试验，可靠性试验。
1.3　DSRV-609系统性能及主要技术参数
DSRV系列振动试验系统设备性能指标达到国际先进水平，工作性能稳定可靠，使用、操作与维护方便，能长时间连续工作。振动台推力均匀，台面漏磁小。
主要技术参数
额定激振力（N）： 2000
频率范围（Hz）： 5～4000
额定速度（m/s）： 1.2
额定加速度（m/s2）： 800
额定位移p-p(mm)： 25
一阶谐振频率（Hz）： 3400
*大负载（kg）： 70
运动部件等效质量（kg）： 2.7
工作台面直径(mm)： Ф150
台体质量（kg） 450
隔振频率（Hz）： 3
消耗功率（kVA）: 5.5
功放功率（kVA）: 2
功放尺寸L×W×H（mm）： 720×550×1295
台体尺寸L×W×H（mm）： 694×520×620
环境条件： 温度：0-40℃、湿度：＜80％(25℃)
电　　源： 3相4线380VAC±10％ 50Hz
试验室接地电阻：　≤2.5欧姆

2. 各组成部分介绍及主要技术指标

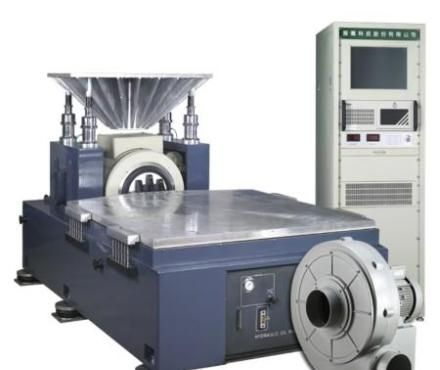

2.1　DSRV-609振动发生器
　概述
振动台体的作用是将电能转换为机械能的换能器。
振动台体的基本工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。载流导体所受电磁力与导体中的电流、导体在磁场中的有效长度及导体所处磁场的磁感应强度成正比。电磁力的方向用左手定则决定。
电动振动台主要是由活动组件（驱动线圈和工作台）、磁路系统、弹性支承系统、导向系统及冷却装置等组成。
振动台|振动试验机|高频振动试验机|电磁振动试验机主要技术参数
额定正弦激振力（N）： 2000
频率范围（Hz）： 5～4500
额定速度（m/s）： 1.2
额定加速度（m/s2）： 800
额定位移p-p(mm)： 25
一阶谐振频率（Hz）： 3400
*大负载（kg）： 70
运动部件等效质量（kg）： 2.7
工作台面直径(mm)： Ф150
台体质量（kg） 450
隔振频率（Hz）： 3
冷却方式： 强制风冷
2.2垂直辅助台面TB0505
形　　状： 方形
台面尺寸（mm）： 500×500
上限频率（Hz）： 500Hz
台面自重（kg）： 15

2.3控DSRV-609制仪
DSRV-609正弦振动控制仪是为电动式振动台进行正弦振动试验而设计的，整机采用微处理器技术的智能化来实现自动控制。具有外形美观、操作方便、性能完善、工作可靠的特点。仪器可提供正弦扫频激励信号和正弦定频激励信号，可实现定位移、定速度、定加速度的正弦振动试验。控制仪能显示试验频率、时间或扫频的周期次数以及振动幅值（指针显示）。
由于DSRV-609正弦振动控制仪采用微处理器技术，正弦输出信号应用了数字式信号源，大提高了信号的指标精度，克服了以前国内生产正弦振动控制仪的频率飘移大，工作不稳定的缺点。定频输出激励信号时，采用了对数输出，提高了信号输出的平稳度，保证了小量级定频试验的顺利进行。
DSRV-609正弦振动控制仪的自动增益器（即压缩器），利用晶体管的非线性特点及压缩速率的自动调节，从而使整个自动增益器的调节范围大，压缩平衡及仪器工作可靠，对振动试验和功率放大器有很低好的保障作用。技术指标：
频率范围：　 2-5000Hz
频率稳定度：　　 ±50ppm/℃
输出波形：　 正弦波
输出电压：　 3Vrms，压缩控制时是7Vrms
波形失真：　 ＜1％
频率响应：　 ≤±0.5db
动态范围：　 ≥80db
控制精度：　 ≤±0.5db
扫频方式：　　 线性或指数扫频
测量范围：　 加速度0.98-2940m/s2(2-5000Hz)
速度0.1-100dm/s(2-500Hz)
位移0.1-100mmp-p(2-85Hz)
0.1位移0.01-30mmp-p(15-270Hz)
