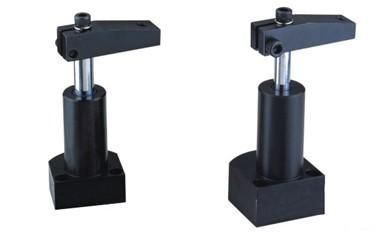

030 底部法兰转角缸

价格：电询 产地：深圳 品牌：菲克斯 型号：030 东莞市嘉琰液压科技有限公司 在线咨询

详情介绍更新时间：2012/7/31 15:49:09

产品简介

•无须预留孔，直接用螺栓将转角缸固定到工作台面，缸体的主结构在工作台面上，可夹紧较厚的工件，允许超大件的夹持。
•往复式的特点：夹紧与松卸全靠油路来控制，按照换向阀的方向交替来控制转角缸的夹紧和松卸，压臂形状与单动缸相同。
•单动式的特点：内部系统化比较简单，没有卸载系统，卸载时靠弹簧回力完成松卸，外部管路的阀门及附件较少，使配套系统比较简单。创新的压臂设计能满足多种场合。
•缸体材质采用碳钢，经渗碳氮化处理，表面硬度高，缸体内面硬度高耐磨损。
•压板需要增加长度时，勿大于原长度的1.5倍。


产品规格　（单动系列）

油缸类型 030LS-22 030LS-52 030LS-92 030LS-121 030LS-202
030RS-22 030RS-52 030RS-92 030RS-121 030RS-202
油缸内径（mm） Φ14 Φ22 Φ32 Φ32 Φ45
垂直行程（mm） 8 10 12 13 14
总行程（mm） 16.5 22.6 22.1 28.4 27.9
受压面积拉入(cm²) 0.75 1.79 3.13 4.24 7.86
理论加持力(250kg/ cm²) 180kgs 445kgs 780kgs 1060kgs 1960kgs
使用流体 已滤清之标准液压油
使用压力范围(kg/ cm²) 35-2500kg/ cm²
转角角度 标准角度90°，选择角度0°、 45°、 60°,可定制


产品规格　（复动系列）

油缸类型 030LD-22 030LD-52 030LD-92 030LD-121 030LD-202
030RD-22 030RD-52 030RD-92 030RD-121 030RD-202
油缸内径（mm） Φ14 Φ22 Φ32 Φ32 Φ45
垂直行程（mm） 8 10 12 13 14
总行程（mm） 16.5 22.6 22.1 28.4 27.9
受压面积拉入/推出 (cm²) 0.75/1.53 1.79/3.79 3.13/8.03 4.24/8.03 7.86/15.89
理论加持力(250kg/ cm²) 180kgs 445kgs 780kgs 1060kgs 1960kgs
使用流体 已滤清之标准液压油
使用压力范围(kg/ cm²) 35-2500kg/ cm²
转角角度 标准角度90°，选择角度0°、 45°、 60°,可定制

订购标识法

① 系列号 030
② 转角方向 右转R或左转L
③ 作动方式 单动式，复动式
④ 型号 22,52,92,121,202
