GB系列钢制板式暖气片 优质节能

价格：电询 产地：上海 品牌：晟森 型号：GB 规格：245-845mm 上海晟森环保科技有限公司 在线咨询

详情介绍更新时间：2015/3/14 20:41:04

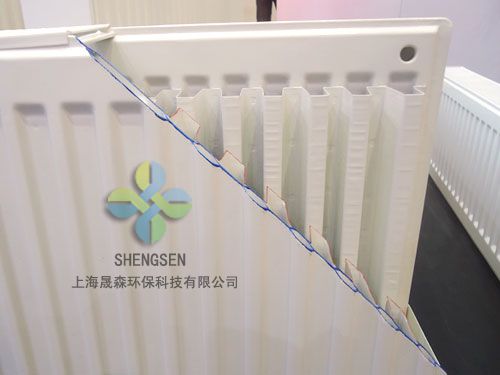

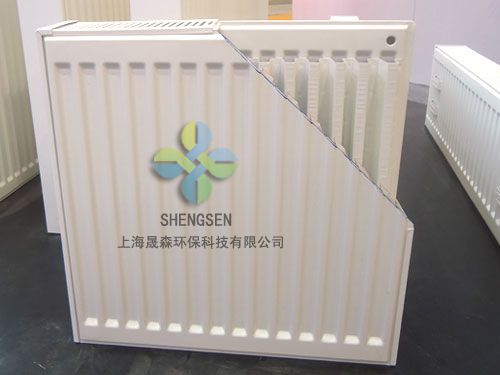

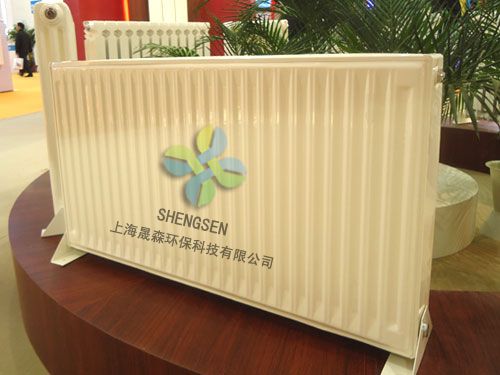

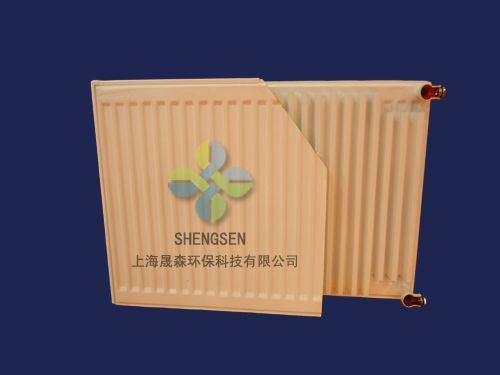

钢制板式采用优质冷轧低碳钢板为原料的新型高效节能散热器。此产品装饰性强，小体积能达到*佳散热效果，无需加暖气罩，*大程度减小室内占用空间，提高房间的利用率，独特的对流片设计增强了室内空气流通产品质量稳定，在低温热水供暖情况下使用钢制板式散热器室内舒适气温*佳。装饰性强造型典雅、大方，外形简约超薄。安装灵活多样。
技术参数：
　　 板式散热器10型、11型、20型、21型、22型．它与供热系统在侧面(左或右侧)连接，适用于强制循环或重力循环的
供热系统。
　　　10VK型、11VK型、20VK型、21VK型、22VK型板式散热器，此类散热器采用右侧底部连接方式与供热系统连接，适用于强制循环或重力循环系统。
10型：10VK 型
规格 中心距（mm） 散热量(W) 工作压力 计算公式
GB-10-300 245 753 0.6Mpa Q=7.162△T1.103
GB-10-400 345 772 0.6Mpa Q=7.802△T1.103
GB-10-500 445 824 0.6Mpa Q=7.719△T1.121
GB-10-600 545 976 0.6Mpa Q=8.774△T1.131
GB-10-900 845 1045 0.6Mpa Q=8.679△T1.221
11型：11VK 型
规格 中心距（mm） 散热量(W) 工作压力 计算公式
GB-11-300 245 807 0.6Mpa Q=7.854△T1.112
GB-11-400 345 1048 0.6Mpa Q=7.122△T1.198
GB-11-500 445 1286 0.6Mpa Q=7.944△T1.221
GB-11-600 545 1506 0.6Mpa Q=7.519△T1.272
GB-11-900 845 2170 0.6Mpa Q=8.334△T1.335
20型：20VK 型
规格 中心距（mm） 散热量(W) 工作压力 计算公式
GB-20-300 245 1017 0.6Mpa Q=7.062△T1.193
GB-20-400 345 1268 0.6Mpa Q=7.879△T1.221
GB-20-500 445 1317 0.6Mpa Q=8.067△T1.223
GB-20-600 545 1533 0.6Mpa Q=7.655△T1.272
GB-20-900 845 2149 0.6Mpa Q=7.786△T1.349
21型：21VK 型
规格 中心距（mm） 散热量(W) 工作压力 计算公式
GB-21-300 245 1304 0.6Mpa Q=7.987△T1.223
GB-21-400 345 1492 0.6Mpa Q=7.541△T1.272
GB-21-500 445 1698 0.6Mpa Q=8.339△T1.276
GB-21-600 545 1969 0.6Mpa Q=7.594△T1.334
GB-21-900 845 2742 0.6Mpa Q=8.303△T1.392
22型：22VK 型
规格 中心距（mm） 散热量(W) 工作压力 计算公式
GB-22-300 245 1449 0.6Mpa Q=7.323△T1.269
GB-22-400 345 1836 0.6Mpa Q=7.171△T1.331
GB-22-500 445 2205 0.6Mpa Q=8.258△T1.341
GB-22-600 545 2587 0.6Mpa Q=7.238△T1.411
GB-22-900 845 3574 0.6Mpa Q=7.437△T1.482

主要技术参数：
高度H 300，400，500 ，600，900mm
长度L  400,500,600,700,800,900,1000,1100,
1200,1400,1600,1800,2000,2300,2600,3000mm
供回水管中心距离 h=H-55mm
管接头尺寸 4xGl／2内螺纹
*高工作压力 0.6MPa
*高工作温度 <120℃
与散热器的连接方式 左侧或右侧连接
