快速影像测量系统HY-6000

价格：电询 型号：HY-6000 西安慧溢科技有限公司 在线咨询

详情介绍更新时间：2012/6/29 11:26:08

快速影像测量系统HY-6000，采用全新的测量技术。测量时，用户将工件放置到工作台上，按一下测量按钮即可执行自动测量。 新的测量方法无需使用 XY 坐标台，颠覆了传统的逻辑。

检测时间缩短的原因
快速影像测量系统HY-6000没有移动的坐标台，可以缩短测量时间，这一点不同于光学比较器、测量显微系统以及传统的影像测量仪。　
HY-6000采用了高精度的 ø100mm 远心光学系统观测图像，能够同时对多个检测位置进行精确测量，测量算法使用精心编制的快速测量算法，测量时间较传统测量算法大幅缩短。

要完成多点测量只需简单的两步操作：
1. 放置工件
2. 按下测量按钮
测量可靠
测量精度
快速影像测量系统HY-6000配置了一个大视野测量模式，可以覆盖 ø100mm 的视野，以及另一个高精度测量模式，可以对 ø25mm 的区域进行高精度测量。下表中的规格显示了测量精度和重复精度。

 高精度测量模式 大视野测量模式
显示分辨率 0.1 µm
重复精度 ±1 µm ±2 µm
测量精度 ±2 µm*1 ±8 µm *2
*1. 距坐标台中心 ø20 mm 的范围内，焦点位置上的工作温度范围为 +23±1.0°C。
*2. 距坐标台中心 ø80 mm 的范围内，焦点位置上的工作温度范围为 +23±1.0°C。
边缘位置的自动亚像素检测
使用快速影像测量系统HY-6000的连续测量功能时无需进行边缘调整和找出原位的操作。 所有的测量都是通过自动检测图像的对比度（边缘）而执行，不会受人为因素的影响，确保了高重复性和高精度。
*小二乘法拟合处理
对于线或圆的边缘检测，须*所谓的“边缘检测区域”。 在此边缘区域中会使用亚像素处理 （小于 1 个像素）方法检测多个边缘点（对比度）。
例如，检测线的默认设置可以检测 100 多个点。 使用*小二乘法根据边缘点创建一条直线。实际情况中边缘可能不平滑，而*小二乘法拟合会将此影响降至*低，*大程度保证了测量的精度。

测量结果

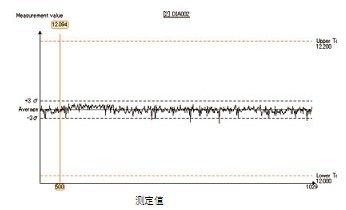

易读取的趋势图一目了然
所有的测量结果会自动保存到硬盘中。
通过检索测量结果还能自动计算各种统计资料。　
例如，您能轻松查看显示随时间变化的趋势图，使用户可以预测到潜在的问题，并在其发生之前将其消除。
