电力系统智能数显表

价格：电询 品牌：RK 型号：PD 乐清市睿控自动化科技有限公司 在线咨询

详情介绍更新时间：2015/6/4 13:40:33

是一种用于电力电网、自动化控制系统对电网中电流、电压、功率、功率因素和频率等电参数进行测量并通过数码管或液晶屏进行直观显示的仪表；
　能够完成对电网中的全部信息进行采集、显示以及传输，具有现场编程、远程控制、高精度测控、报警输出、高可靠性等一系列优点，可广泛使用在配电自动化、工厂企业内部电能计量考核管理等场所。

产品名称：三相多功能电力仪表

产品概述：　　
　　多功能电力仪表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，该产品集电流表、电压表、功率表、功率因数表、电度表为一体的综合电量监测仪表，RS485通讯接口将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
　　多功能电力仪表*于50/60Hz供电系统电量参数的综合采集；测量并显示三相电压、三相电流、有功功率、无功功率，功率因数，频率、有功电能(累积)和无功电能(累积)，电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用

标准配置：　　
⑴仪表测量电网上高/低压三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功电能，无功电能。
⑵标准CT，PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷采用宽视角、带白色背光的LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
⑹采用盘面开孔式安装方式. (LCD尺寸仅120*120和96*96两种)

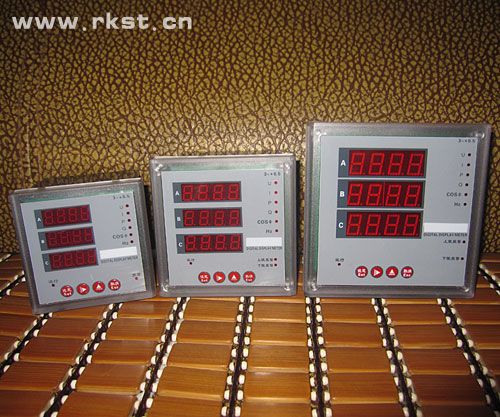

外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm
开孔尺寸：112*112mm 91*91mm 76*76mm 67*67mm



技术指标:

性　　能 参　　数
输

入

测

量

显

示 网　 络 三相三线、三相四线
电　压 额定值 AC100V、400V（订货时请说明）
过负荷 测量：1.2倍　　 瞬时：2倍/10s
功　耗 <1VA (每相)
阻　抗 >300kΩ
精　度 RMS测量，精度等级0.5％
电 流 额定值 AC1A、5A（订货时请说明）
过负荷 持续：1.2倍　　 瞬时：10倍/10s
功　耗 <0.4VA (每相)
阻　抗 <20mΩ
精　度 RMS测量，精度等级0.5％
频　 率 40~60HZ，精度0.1Hz
功　 率 有功、无功、实在功率，精度0.5％
显　 示 可编程设置、切换、循环，LCD和LED两种规格显示
电能计量 4象限电能 四象限正反向计量　有功精度0.5级，无功为2级
*大需量 滑差式、滑差时间1min，滑差区间15min
电
源 工作范围 AC、DC　80V～265V
功　　耗 ≤5VA
输
出
可
编
程 数字接口 RS-485、MODBUS-RTU协议
脉冲输出 2路电能脉冲输出
环　境 工作环境 -10~55℃
储存环境 -20~70℃
安　全 耐　压 辅助电源、输入信号、输出信号之间>1.5kV
绝　缘 输入、输出、电源对机壳>5M
外　形 尺　寸 120×120　 96 X 96　　80X80　72X72（长、宽）
重　量 0．6kg



































订货示例：　　


订货示例：
例1三相多功能电力仪表
信号输入：AC380V(输入电压)100/5A(电流变比)
接线方式：三相四线
工作电源：AC220V或AC/DC80-265V
其他:（未做说明按照默认出厂设置）

例2三相多功能电力仪表
信号输入：AC10/0.1KV(输入电压)100/5A(电流变比)
接线方式：三相三线
工作电源：AC220V或AC/DC80-265V
其他:（未做说明按照默认出厂设置）
