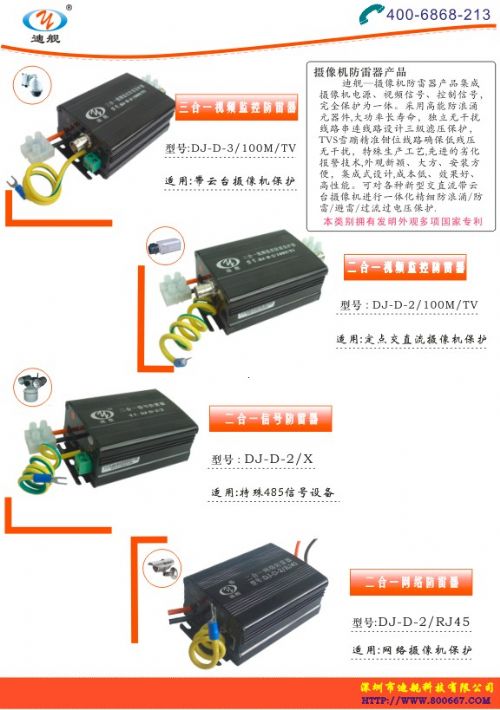

三合一视频监控防雷器

价格：220元/台 产地：深圳市宝安观澜樟坑径上围工业中 品牌：迪舰 型号：DJ-D-3/100M/TV 规格：黑色 尺寸：11.5*6.5*4cm 净重：250g 深圳市迪舰科技有限公司 在线咨询

详情介绍更新时间：2013/9/9 13:56:28

颜色：黑色 尺寸：11.5*6.5*4cm　净重：250g
产品介绍:　　
　　迪舰-三合一防雷器产品，国家专利号：CN201515221U，集成摄像机电源、视频信号、控制信号，完全保护为一体。采用高能防浪涌元器件,大功率长寿命,独立无干扰线路串连线路设计三级滤压保护,TVS雪蹦精准钳位线路确保低残压无干扰,特殊生产工艺,先进的劣化报警技术,外观新颖、大方.安装方便.集成式设计,成本低、效果好、高性能。可对各种新型交直流带云台摄像机进行一体化精细防浪涌/防雷/避雷/过流过电压保护,依据GB18802.1-2002、IEC61643.1-2005、GB/T18802.21-2004、IEC61643.21-2000规范设计。

（本产品自主知识产权国家专利技术,仿冒必究）



产品特性:
◆多功能防浪涌过电压精细保护
◆大流量 (10~20KA)　　
◆低残压 (TVS雪蹦钳位线路)　
◆高速反应(1~25NS)　
◆劣化指示(视频信号切断技术)
◆全保护(三合一设计)
◆低损耗(进口插件线对线设计)
◆长寿命免维护(5年质保)（3ka下试验连续冲击100次）
◆防线路出错保护
◆交直流电源通用
◆三级滤压串联保护
◆独立线路无干扰
◆进口插件低损耗

电源额定工作电压Un
220V
12~48V

电源*大持续工作电压Uc
255V
70V

电源3KA下保护水平Up
<1200V
<300V

视频保护水平Up
<12V

控制保护水平Up
<68V

电源标称放电电流In(8/20)
单极10kA　　　　两极20KA

电源*大放电电流Imax(8/20)
单级20Ka　　　 两极40KA

视频/控制标称放电电流In(8/20)
单5KA　　　　 两极10KA

电源反应时间tA
　 <25ns　　

视频/控制反应时间tA
<1ns

电源额定负载电流
3A

视频信号工作电压Un
5V

*大持续工作电压Uc
6.8V

控制信号工作电压Un
24V

*大持续工作电压Uc
68V

信号/视频传输率Vs
1~20Mbps

插入损耗　AE
AE<0.5db

回波损耗　AR
≤20db

电源/视频/信号接口
电缆引线或接线柱/BNC/压接端子

外壳材料
金属外壳

外壳规格/安装空间
长*宽*高 11.5*6.5*4cm　　　
安装空间不小于　23*10*6cm

保护等级
3级滤压精细级保护

外壳防护等级
IP20

失效模式
对地短路

接地电阻Ω/线径
≤4Ω　　　2.0m㎡

工作温度范围
-40℃～+70℃

空气相对湿度
室内温度条件下30％～90％
