直流系统接地故障查找仪

价格：电询 产地：广东深圳市 品牌：皮特 型号：3835 深圳市皮特电子有限公司 在线咨询

详情介绍更新时间：2012/6/8 14:10:16

　直流系统接地故障查找仪能快速查找电气中的接地、混线等故障，对绝缘状态不好的“虚接地”(虚接地电阻可达一兆欧）同样能讯速查找。

1、接地故障点定位查找功能

测量设备的绝缘状况，当绝缘破损，电阻降到规定要求之下时，可以进行绝缘接地查找，从而进行处理。

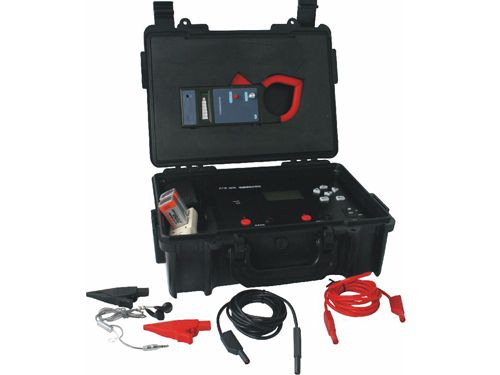

系统组成：绝缘接地分析仪主机与钳形接收器

基本原理：信号发生器对被测对象及地故障电流，之间发射一个1Hz~1000Hz低频电压信号，在故障点处产生一个泄露电流。接收器接收故障电流，根据故障的大小显示在LCD上。

2、绝缘测试功能

可测量、记录设备的绝缘状态

3、状态管理功能

配合微机数据处理、可描述设备绝缘状态曲线。

对设备的绝缘状态动态跟踪。

及时发现绝缘缺陷、预测设备绝缘寿命。


1、集绝缘测试与故障点查找为一体。

2、兼有可设置多频率、多电压的信号发生器，以便于现场测试。

3、使用方便，可在设备不停电，不甩线，不解线把的情况下实现各项功能。

4、可根据客户要求定制个性化软件（包括仪表软件和管理系统）。

5、对绝缘状态进行测试分析，趋势分析和状态跟踪。

6、不仅具有绝缘电阻的测试，还具有回复电压、吸收系数等测量，以准确反应设备绝缘的老化状态。

7、定位信号频率低，仅为1Hz，消除容性接地假象。

8、接收器精度高，能够准确查找故障。

9、多种型号钳形接收器可供选择 。


　1、铁路：信号.通信.机车.车辆及任何电气设备及线路。

　2、通讯：通信及任何电气设备及线路。

　3、电力：直流系统正、负母线的绝缘测试及故障点定位。

　4、其它：航空.冶金,汽车,家用电器等任何电气设备及线路。

电压测量范围
0.0V～1000V

电阻测量范围：
0.1M～2000MΩ

轨道电路漏电流检测灵敏度
>=1毫安

测量精度
电压测试：1％rdg±8dgt

绝缘电阻：0.1MΩ～100MΩ 5％rdg±6dgt

100MΩ~300MΩ　 10％rdg±6dgt

300MΩ~1000MΩ　20％rdg±6dgt

1000MΩ~2000MΩ 30％rdg±6dgt

*小分辨率：
电压：0.1V

绝缘电阻：0.01MΩ

*大测试灵敏度
<=0.5 MΩ

整机100％测试灵敏度
<=10千欧

信号输出
直流1000V±10％

直流500V±10％

直流250V±10％

功率消耗
连续工作不小于4小时

显示屏
128*64点阵图形LCD

工频抑制
70db

信号输出　
4～20mA

存储容量
32K*8bit SRAM

工作温度
-5℃～40℃

工作湿度
80％R.H

测量保护
若输入端有电压30V以上，禁止测量

工作电源
10.8V锂电池（*锂电池充电器）

电池
内置4200mAH　10.8V锂电池

体积
360*260*150mm

钳形互感器孔径
59毫米

钳形互感器开程
66毫米
